Подключение адаптера ЛИН-RS485/232-DIN

Подключение адаптера ЛИН-RS485/232-DIN по интерфейсу RS232

Адаптер комплектуется кабелем для подключения к разъёму DB9 персонального компьютера или преобразователя интерфейсов типа USB-RS232. Соединение осуществляется согласно рисунку.

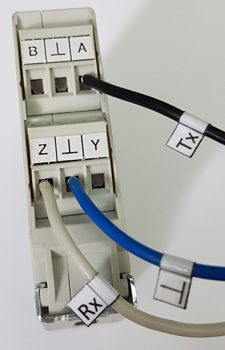

Если преобразователь USB-RS232 оснащён не разъёмом DB9, а клеммным зажимом, то подключение следует производить согласно рисунку.

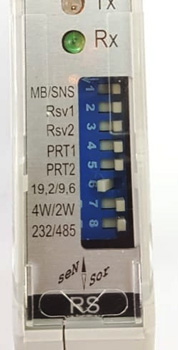

Переключатели на лицевой панели адаптера необходимо установить так, как показано на рисунке.

Проверить правильность подключения адаптера можно с помощью программы «Настройка датчиков и вторичных приборов», произведя поиск по 255-му адресу в режиме «SNS» (СЕНС). В режиме «SNS» можно осуществлять настройку и других приборов в линии СЕНС.

Подключение адаптера ЛИН-RS485/232-DIN по 2-проводному интерфейсу RS485

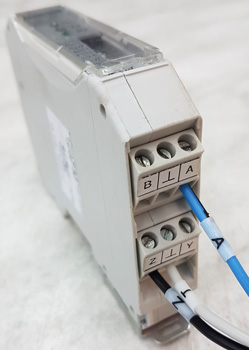

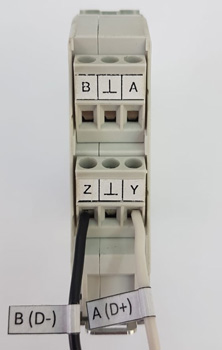

Подключение по 2-проводному интерфейсу RS485 осуществляется согласно рисунку.

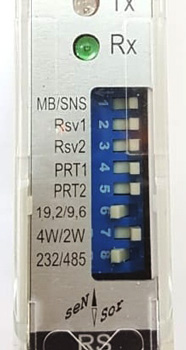

Переключатели на лицевой панели адаптера необходимо установить так, как показано на рисунке.

Проверить правильность подключения адаптера можно с помощью программы «Настройка датчиков и вторичных приборов», произведя поиск по 255-му адресу в режиме «SNS» (СЕНС). В режиме «SNS» можно осуществлять настройку и других приборов в линии СЕНС.

Подключение адаптера ЛИН-RS485/232-DIN по 4-проводному интерфейсу RS485

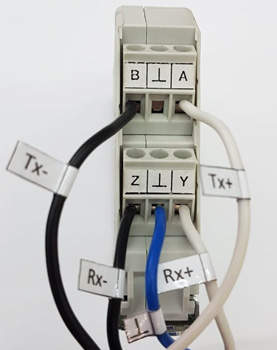

Подключение по 4-проводному интерфейсу RS485 осуществляется согласно рисунку.

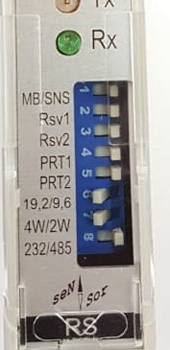

Переключатели на лицевой панели адаптера необходимо установить так, как показано на рисунке.

Проверить правильность подключения адаптера можно с помощью программы «Настройка датчиков и вторичных приборов», произведя поиск по 255-му адресу в режиме «SNS» (СЕНС). В режиме «SNS» можно осуществлять настройку и других приборов в линии СЕНС.

Работа с адаптером ЛИН-RS485/232-DIN по протоколу Modbus

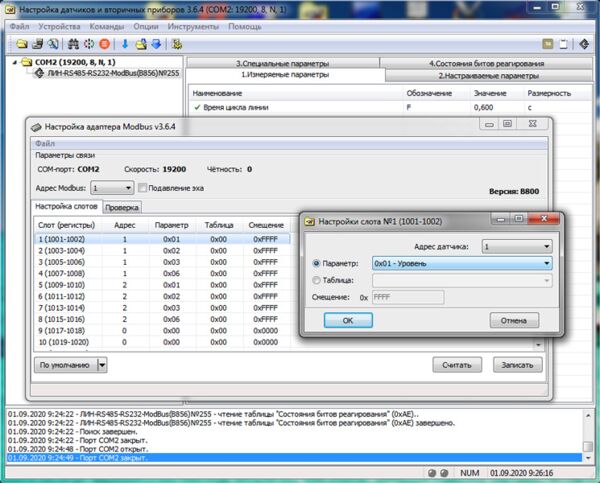

Настройка карты регистров Modbus осуществляется с помощью утилиты «Настройка адаптера Modbus», находящейся во вкладке «Инструменты». Для работы с ней требуется перевести верхний переключатель на лицевой панели адаптера «MB/SNS» в положение «MB».

После нажатия кнопки «Считать», в окне «Настройка адаптера Modbus», в таблицу будут выведены параметры, которые передаются адаптером по протоколу Modbus. При необходимости эти параметры можно изменять или добавлять новые, дважды щелкнув по соответствующей строке. Для сохранения изменений требуется нажать кнопку «Записать». Проверка параметров, передающихся по протоколу Modbus, осуществляется во вкладке «Проверка».

Более подробно работа с адаптером изложена в руководстве по эксплуатации на адаптер.
