Настройки адаптера ЛИН-RS485/232-DIN для работы с контроллерами DOMS
Настройки адаптера ЛИН-RS485/232-DIN для работы с контроллерами DOMS
1. Положение переключателей на лицевой панели адаптера.
№ | Положение | Режим |
---|---|---|
1 | отключен (справа) | включен протокол СЕНС |
2 | отключен (справа) | режим порта «обычный» |
3 | отключен (справа) | зарезервирован |
4 | отключен (справа) | 8-N-1 (8 бит данных, без контроля четности, 1 стоповый бит) |
5 | отключен (справа) | |
6 | включен (слева) | скорость обмена 19200 бит/с |
7 | отключен (справа) | – |
8 | включен (слева) | интерфейс RS-232 |
2. Настройки адаптера.

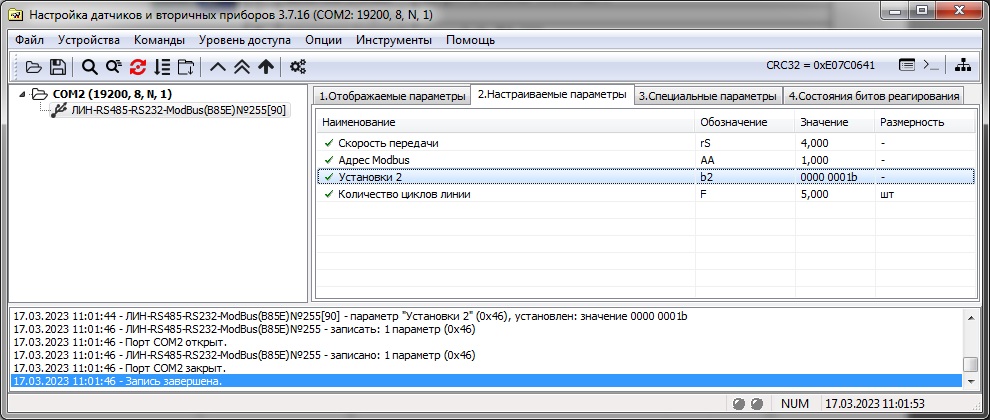

Адаптер настраивается с использованием программы «Настройка датчиков и вторичных приборов».
Программу можно скачать здесь.
Найти адаптер по его адресу или адресу 255 (служебный со стороны порта RS-…).
На закладке «Настраиваемые параметры» установить в параметре «Установки 2» флаг под номером 2.
Записать изменения в адаптер меню Устройства–Записать все параметры…
По умолчанию в заводских настройках флаг 2 не установлен. После установки флага адаптер будет транслировать в порт RS-232 посылки байтов состояния ПМП-201, по которым контроллер DOMS определяет подключенные к нему уровнемеры.
Если у вас остались вопросы, напишите нам по адресу srv@nppsensor.ru.
