Настройки адаптера ЛИН-RS485/232-DIN для работы с ПО «Мобильная карта»
ПО «Мобильная карта» получает данные от уровнемеров ПМП-201 с использованием протокола MODBUS.
1. Положение переключателей на лицевой панели адаптера.
| № | Положение | Режим |
|---|---|---|
| 1 | включен (слева) | включен протокол MODBUS |
| 2 | отключен (справа) | режим порта «обычный» |
| 3 | отключен (справа) | зарезервирован |
| 4 | отключен (справа) | 8-N-1 (8 бит данных, без контроля четности, 1 стоповый бит) |
| 5 | отключен (справа) | |
| 6 | включен (слева) | скорость обмена 19200 бит/с |
| 7 | отключен (справа) | интерфейс RS-485, двухпроводный |
| 8 | отключен (справа) |
Примечание – переключатели 4-8 могут иметь другое положение в зависимости от настроек оборудования, на котором установлено ПО «Мобильная карта».
2. Настройки адаптера.

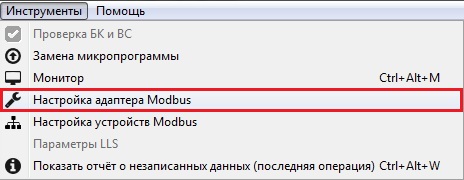

Адаптер настраивается с использованием программы «Настройка датчиков и вторичных приборов». Программу можно скачать здесь. После запуска программы необходимо запустить инструмент настройки адаптера в режиме протокола MODBUS (меню «Инструменты–Настройка адаптера Modbus»).

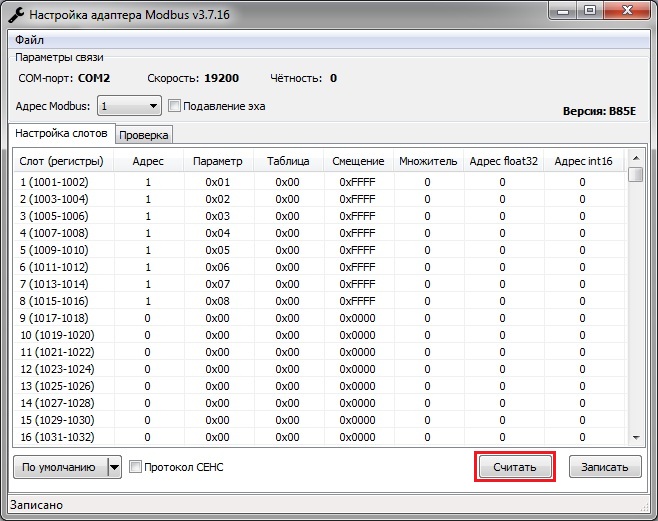

В появившемся окне нажать кнопку «Считать».

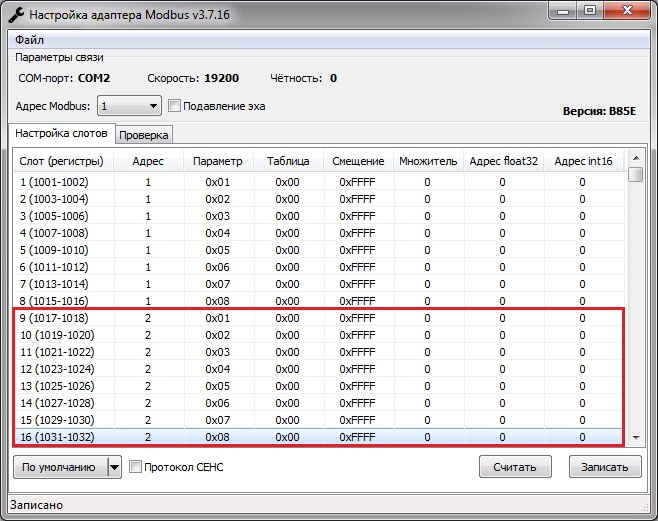

На заводе-изготовителе в карту регистров (слоты) добавлен уровнемер с адресом 1 (протокол СЕНС) для считывания восьми параметров (уровень, температура, процентное заполнение, объём, масса, плотность, объём продукта, уровень подтоварной воды). Для добавления уровнемера с адресом 2 (протокол СЕНС) необходимо заполнить последовательно следующие 8 слотов (9-16).
Аналогично следует добавить остальные уровнемеры.
ВАЖНО! – для каждого уровнемера должно быть добавлено 8 параметров, потому что в ПО «Мобильная карта» за уровнемер принимается 8 регистров MODBUS (1-8, 9-16, 17-24 и т. д.).
Настройку ПО «Мобильная карта» проводить по инструкциям на него.
Если у вас остались вопросы, напишите нам по адресу srv@nppsensor.ru.
