Настройка датчика конечных положений клапанов СЕНС

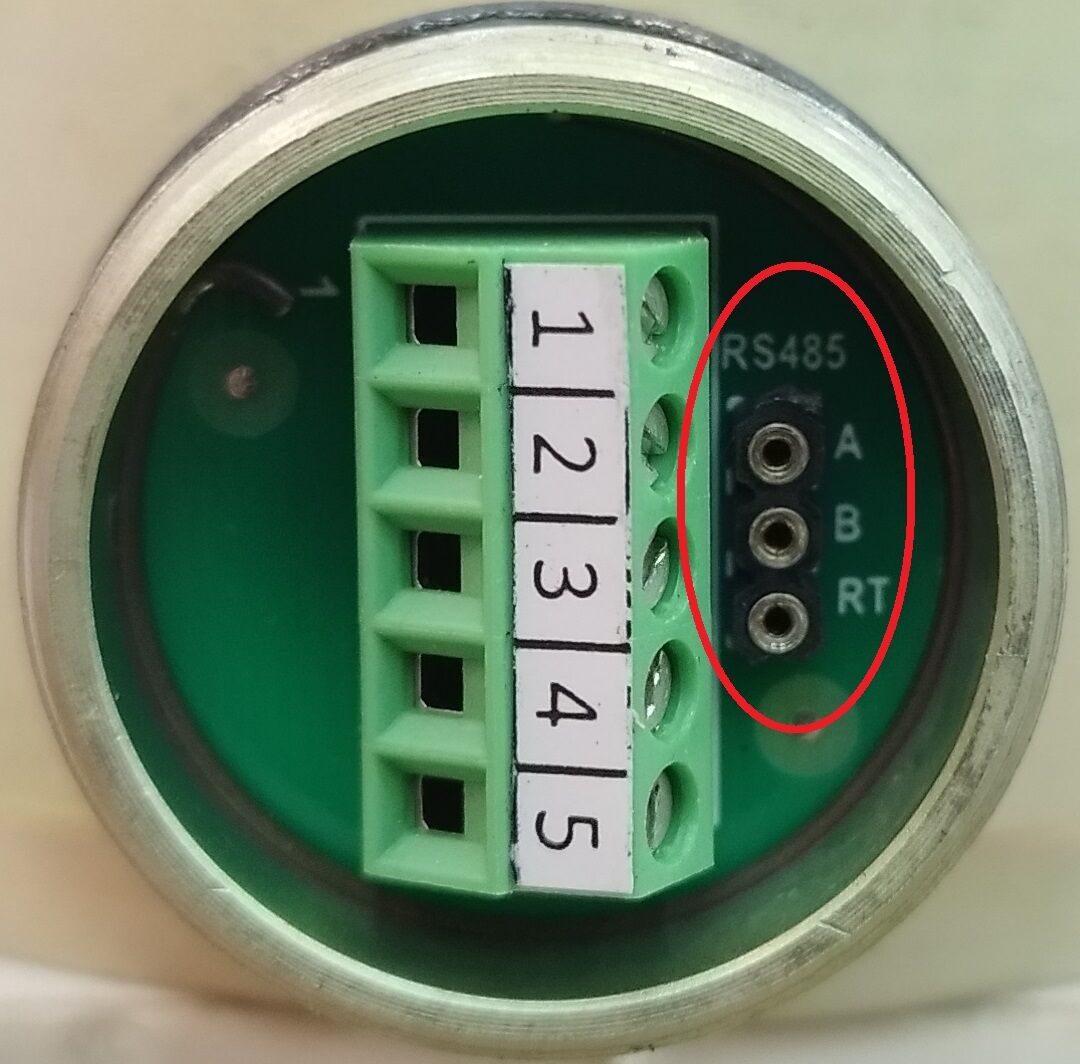

1. Для калибровки СЕНС-ДКП необходимо подключить его непосредственно к ПК с помощью преобразователя RS485-USB в разъём RS-485 в контакты А (Data +) и B (Data -). Также требуется подать питание от 10 до 36 В на СЕНС-ДКП (клеммы «1» (плюс питания) и «2» (минус питания)).

ВНИМАНИЕ! Без драйвера на преобразователь RS485-USB калибровка ДКП будет невозможна.

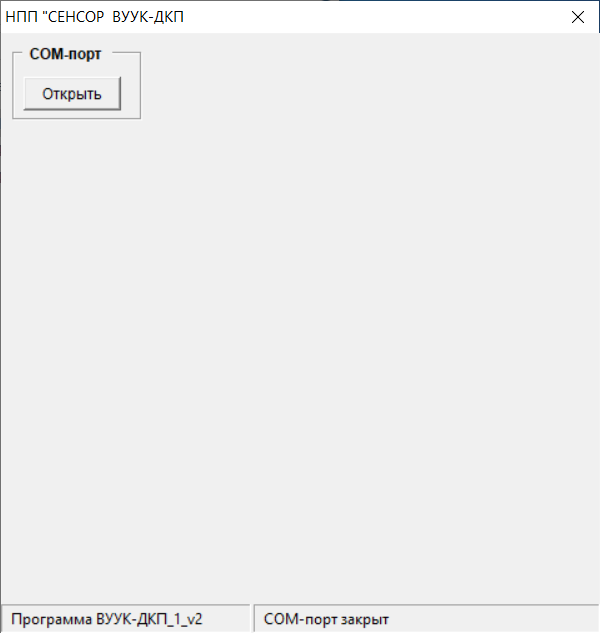

Вид программы «DP-M_1_v2»

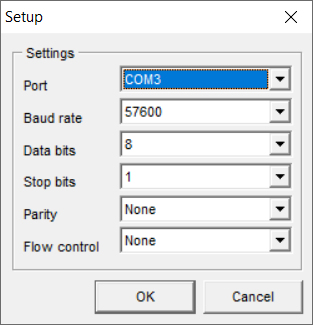

2. Запустить программу «DP-M_1_v2». Нажать кнопку «Открыть» на панели «СОМ-порт» и в открывшемся окне выбрать порт компьютера к которому подключен преобразователь интерфейса. Другие параметры в данном окне не изменять. Нажать кнопку «ОК».

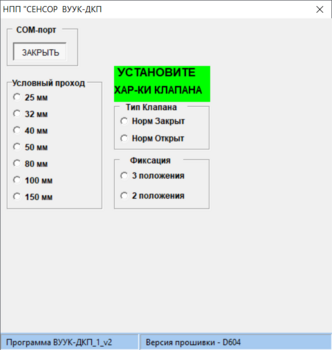

3. Если подключение установлено – появится возможность выбора характеристик клапана, а также внизу будет указана текущая версия прошивки СЕНС-ДКП.

4. На панелях «Условный проход», «Тип клапана» и «Фиксация» выбрать характеристики проверяемого клапана.

Например, для клапанов СЕНС-ПР DN150PN25-СЕНС-ДКП требуется выбрать параметры:

  • условный проход: «150мм»
  • тип клапана: «Норм Закрыт»
  • фиксация: «3 положения». ВНИМАНИЕ! Для клапанов любого типа и условного прохода необходимо выбирать этот пункт.

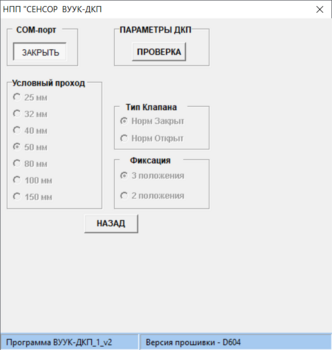

После выбора всех параметров появится кнопка «Проверка». Проверьте ещё раз выбранные параметры и жмите на кнопку «Проверка» – начнётся калибровка СЕНС-ДКП. Если что-то выбрали неверно – нажмите кнопку «Назад».

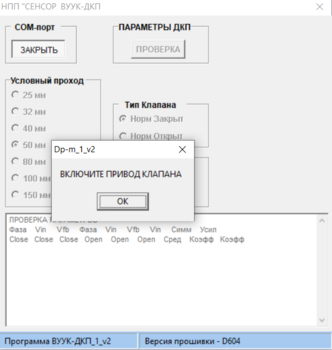

5. На панели «ПАРАМЕТРЫ СЕНС-ДКП» кратковременно нажать кнопку «ПРОВЕРКА». После этого программа проверит соответствие параметров СЕНС-ДКП установленным требованиям и при необходимости проведёт корректировку параметров под клапан, в который установлен СЕНС-ДКП. В процессе проверки и корректировки программа будет выводить сообщения о необходимости выполнения определённых действий, например, как показано на рисунке ниже включить привод клапана (открыть клапан):

  • если появляется сообщение «Выключите привод клапана» – следует отключить питание клапана (закрыть клапан), и только затем нажать кнопку «ОК»

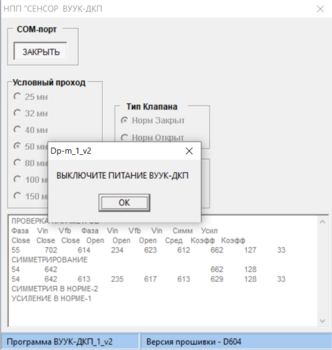

  • если появится сообщение «Выключите питание ВУУК-СЕНС-ДКП» – нужно снять питание с самого СЕНС-ДКП (с клемм «1» и «2»)

При этом необходимо вначале выполнить указанное в сообщении действие и только после этого закрыть сообщение, нажав на пиктограмму , либо на кнопку «ОК».

ЧЗВ-37

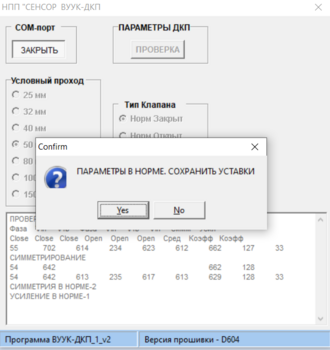

6. По окончании коррекции параметров СЕНС-ДКП под клапан сохранить уставки, нажав кнопку «Yes».

7. По требованию программы снять питание с СЕНС-ДКП, затем подать питание на СЕНС-ДКП.

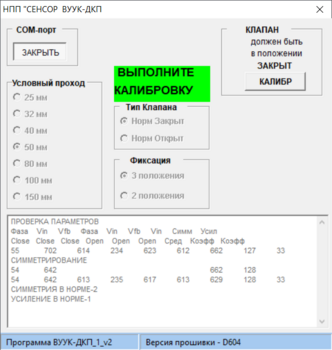

8. Кратковременно нажать кнопку «КАЛИБР».

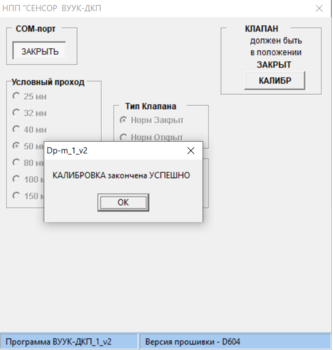

9. По результату калибровки на экране ПК должно появиться сообщение «КАЛИБРОВКА закончена успешно».

ВНИМАНИЕ! В случае появления сообщения «ОШИБКА КАЛИБРОВКИ» проверить правильность установки характеристик клапана повторить работы согласно программе.

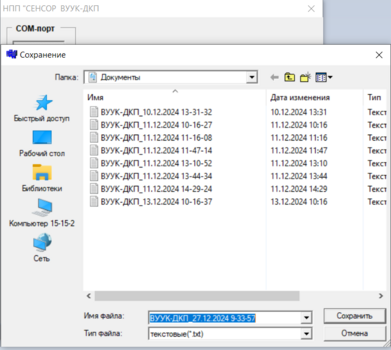

10. Далее программа предложит сохранить протокол калибровки СЕНС-ДКП в текстовом формате. Допускается данный протокол не сохранять, закрыв окно нажатием на пиктограмму .

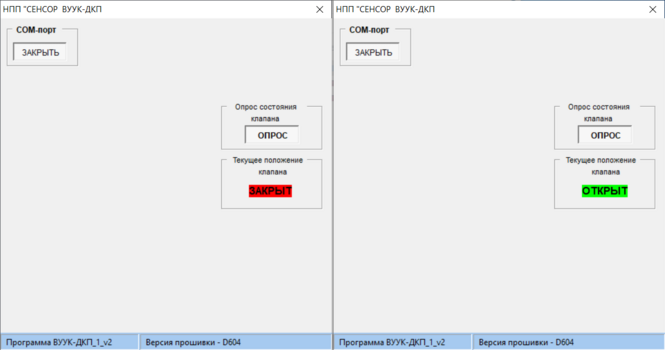

11. Для проверки клапана следует нажать на кнопку «ОПРОС» и посрабатывать клапаном несколько раз, фиксируя изменение положение затвора. Кнопка «ОПРОС» зафиксируется в нажатом положении. При этом информация о текущем положении клапана будет обновляться с интервалом 1 с. В случае корректных показаний положения затвора СЕНС-ДКП калибровку считать пройденой.

Если показания СЕНС-ДКП не соответствуют положению затвора клапана, требуется произвести действия согласно п. 2 – п. 10.

В случае невозможности калибровки СЕНС-ДКП следует обратиться в сервисную службу по телефону +7 8412 65-21-55, либо по электронной почте: srv@nppsensor.ru.
