Назначение

Кабельные вводы являются элементом конструкции изделий, обеспечивают герметизацию их внутреннего объема и фиксацию кабеля круглого сечения с целью предотвращения растягивающих усилий, скручиваний, выдергивания. Устройства крепления, устанавливаемые в кабельные вводы, служат для надежной фиксации защитных оболочек кабелей (металлорукава, трубы, брони).

Кабельные вводы изготавливаются из сталей 09Г2С, 20 с покрытием Ц.6 хр., из латуни ЛС59-1 с покрытием Хим.Н6.тв, а также (в исполнении «-НЖ») из сталей 12Х18Н10Т, 14Х17Н2.

Детали кабельных вводов: 1 - кольцо уплотнительное; 2 - втулка нажимная; 3 - втулка резьбовая; 4 - заглушка; 5 - кольцо уплотнительное; 6 - втулки УКБК; 7 - втулка УКБКг; 8 - шайба УКБКг; 9 - кольцо уплотнительное УКБКг, 10 - втулка УКМ, 11 - ввертыш, 12 - уплотнитель металлорукава, 13 - гайка накидная.

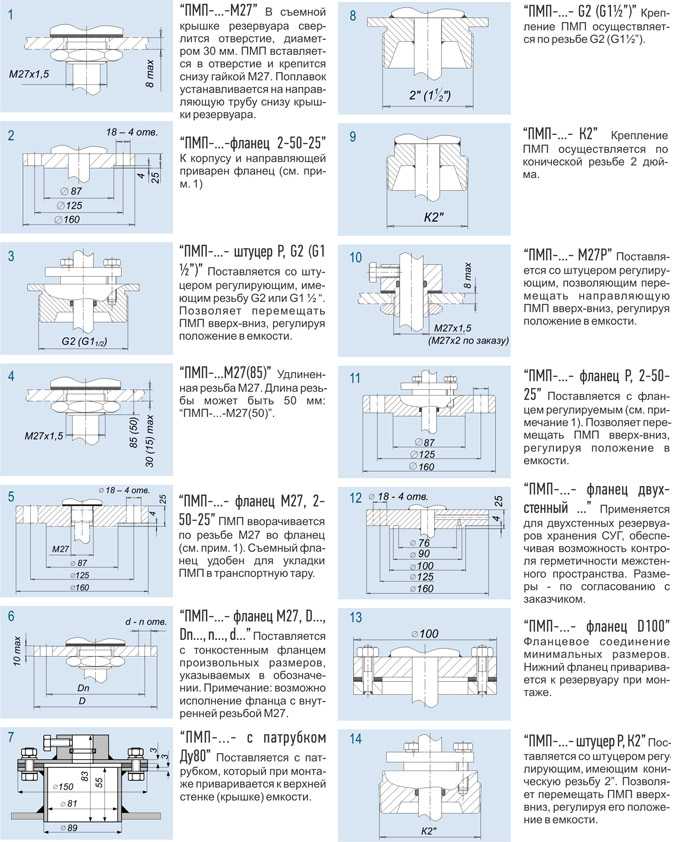

Примечания: 1). Исполнение фланца «2-50-25» - по ГОСТ 12815-80, где: “2” – исполнение; “50” - условный проход (Ду50); “25” – давление в кгс/см2). Фланцы изготавливаются любого варианта по ГОСТ 12815-80 или по чертежу заказчика. 2). Фланец (штуцер) может быть изготовлен из нержавеющей стали 12Х18Н10Т, при этом к его обозначению добавляется «НЖ», например: «…Фланец НЖ, 2-50-25». 3). ПМП может поставляться с ответным фланцем или с патрубком, к которому приварен ответный фланец. При заказе, например” ПМП-…-Фланец 2-50-25”, дополнительно указать «Фланец ответный 3-50-25» или «Патрубок L= … c фланцем 3-50-25», где L – высота патрубка в мм. 4). Типы крепления 2, 12 могут применяться для резервуаров под давлением (давление по ГОСТ на фланцы). Типы крепления 3, 9, 11, 14 могут применяться для резервуаров под давлением до 2,5 МПа.
