Радиоволновой уровнемер СЕНС УР2
Применение
Предназначен для измерения уровня жидких и сыпучих сред в технологических и товарных резервуарах (цистернах, силосах, танках).
Применяется в современных системах коммерческого учета нефти и нефтепродуктов при учётно-расчётных и технологических операциях на объектах топливно-энергетического комплекса, коммунального хозяйства, химической, фармацевтической, пищевой промышленности.
Устанавливается во взрывоопасных зонах помещений и открытых площадках в условиях воздействия атмосферных осадков и солнечного излучения. Имеет разделительный элемент по ГОСТ 31610.26, возможен монтаж на резервуар, внутри которого постоянно присутствует взрывоопасная газовая смесь (зона класса 0).
Особенности
- бесконтактное измерение
- корпус из алюминиевого сплава или коррозионностойкой стали
- малое энергопотребление
- не требует обслуживания, не имеет износа
- высокая точность измерений независимо от рабочих условий
- большой выбор устройств крепления защитных оболочек кабеля
- лёгкая интеграция в различные системы телематики
- взрывобезопасное исполнение
- непрерывная самодиагностика
- простое применение и ввод в эксплуатацию
Описание
По принципу работы уровнемер является радиоволновым частотным дальномером с линейной частотной модуляцией (ЛЧМ/FMCW) излучаемой частоты.

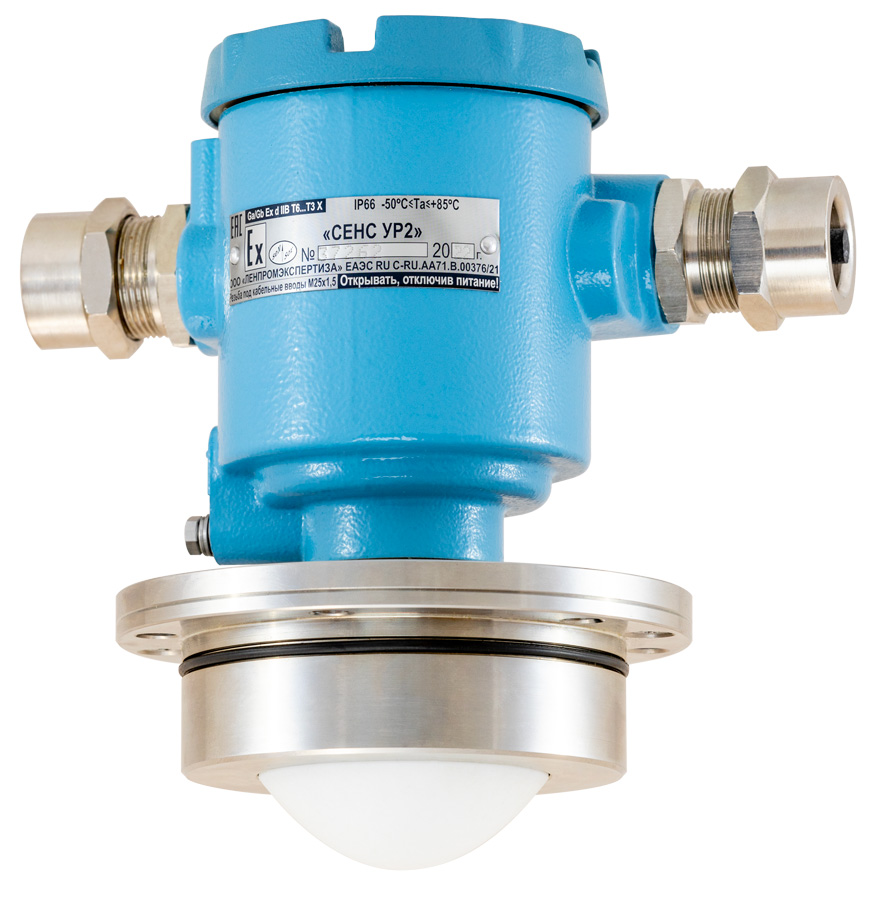

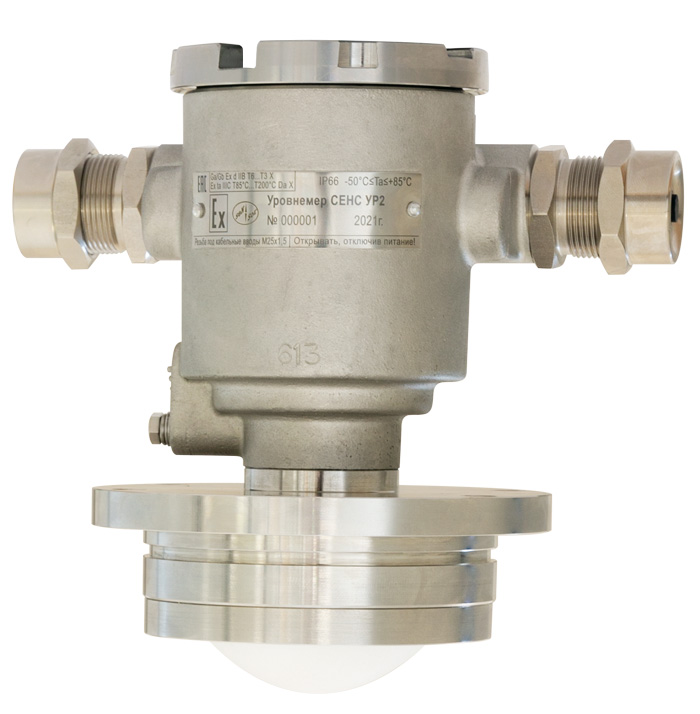

Состоит из корпуса и рупорно-линзовой антенны, смонтированной на устройстве крепления. Корпус изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, два кабельных ввода. По заказу комплектуется различными типами устройств крепления защитных оболочек кабелей. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съёмную крышку.
Уровнемер излучает радиоволны в направлении поверхности измеряемой среды, и принимает отражённый от неё сигнал, измеряя расстояние до поверхности среды. Уровень среды определяется относительно базовой высоты установки уровнемера в резервуаре (от его дна до плоскости установочного фланца).
Для оптимального выбора комплектации уровнемера предлагаем воспользоваться технической консультацией по применению.
