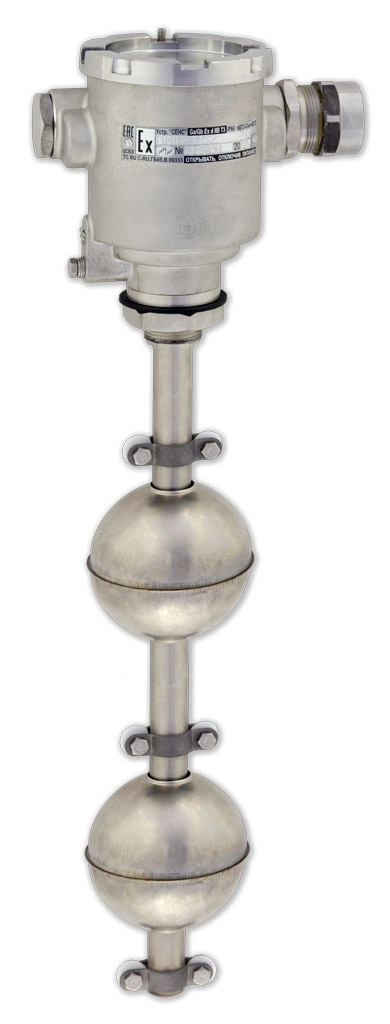

Герконовый датчик уровня ПМП-152 с «сухими» контактами
Применение
Предназначен для контроля наличия (отсутствия) жидких сред, в том числе взрывоопасных, на заданных уровнях (не более четырёх) при технологических операциях.
Применяется в системах АСУТП, РСУ, ПАЗ на объектах химической, нефтехимической, фармацевтической и пищевой промышленности, в машиностроении и судостроении.
Устанавливается на стационарные и передвижные резервуары, работающие под давлением до 10 МПа.
Может эксплуатироваться в сейсмически активных зонах и районах Крайнего Севера.
Особенности
- исполнение для эксплуатации при температуре окружающей среды от -60 °C
- соответствует Постановлению Правительства РФ от 17 июля 2015 г. №719. Включен в Реестр промышленной продукции, произведённой на территории Российской Федерации. Реестровая запись № 4704\1\2021. Дата внесения в реестр: 24.12.2021 г.
- маркировка взрывозащиты Ga/Gb Ex db IIB ТЗ
- антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
- большой выбор типов выходов (контактов)
- взрывобезопасное исполнение
- инверсное исполнение для монтажа в дно резервуара
- простое применение и ввод в эксплуатацию
- транспортное исполнение для передвижных резервуаров, включая морские и речные суда
- химостойкое исполнение для химически-активных жидкостей
- большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
Описание
Корпус изготавливается из алюминиевого сплава АК7ч с окисным фторидным электропроводным покрытием, окрашивается порошковой краской (по заказу из коррозионностойких сталей 12Х18Н9ТЛ, 12Х18Н10Т). Имеет внешний и внутренний зажимы заземления, один или два кабельных ввода. По заказу комплектуется различными типами устройств крепления защитных оболочек кабелей. Внутри корпуса размещена электронная плата с клеммами для подключения, доступ к которым осуществляется через съемную крышку.
Крепление к резервуару изготавливается в соответствии с пожеланиями заказчика.
В направляющей, изготовленной из коррозионностойкой стали 12Х18Н10Т, установлены герконы, положение которых может быть изменено в условиях эксплуатации без разгерметизации резервуара. Поплавки (не более четырёх) свободно перемещаются по направляющей, каждый – в ограниченном стопорами диапазоне.
Контроль уровня жидкости осуществляется при помощи поплавка со встроенным магнитом, который магнитным полем воздействует на герконы, коммутирующие выходные цепи при достижении средой контролируемых значений уровня.
