Коробки соединительные «ВУУК-Е»
Применение
Взрывозащищённые устройства управления и коммутации (ВУУК) предназначены для соединения и разветвления контрольных и силовых кабелей систем автоматики и телемеханики во взрывоопасных зонах.
Применяются во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты.
Особенности
- простое применение, ввод в эксплуатацию и обслуживание
- большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
Устройство

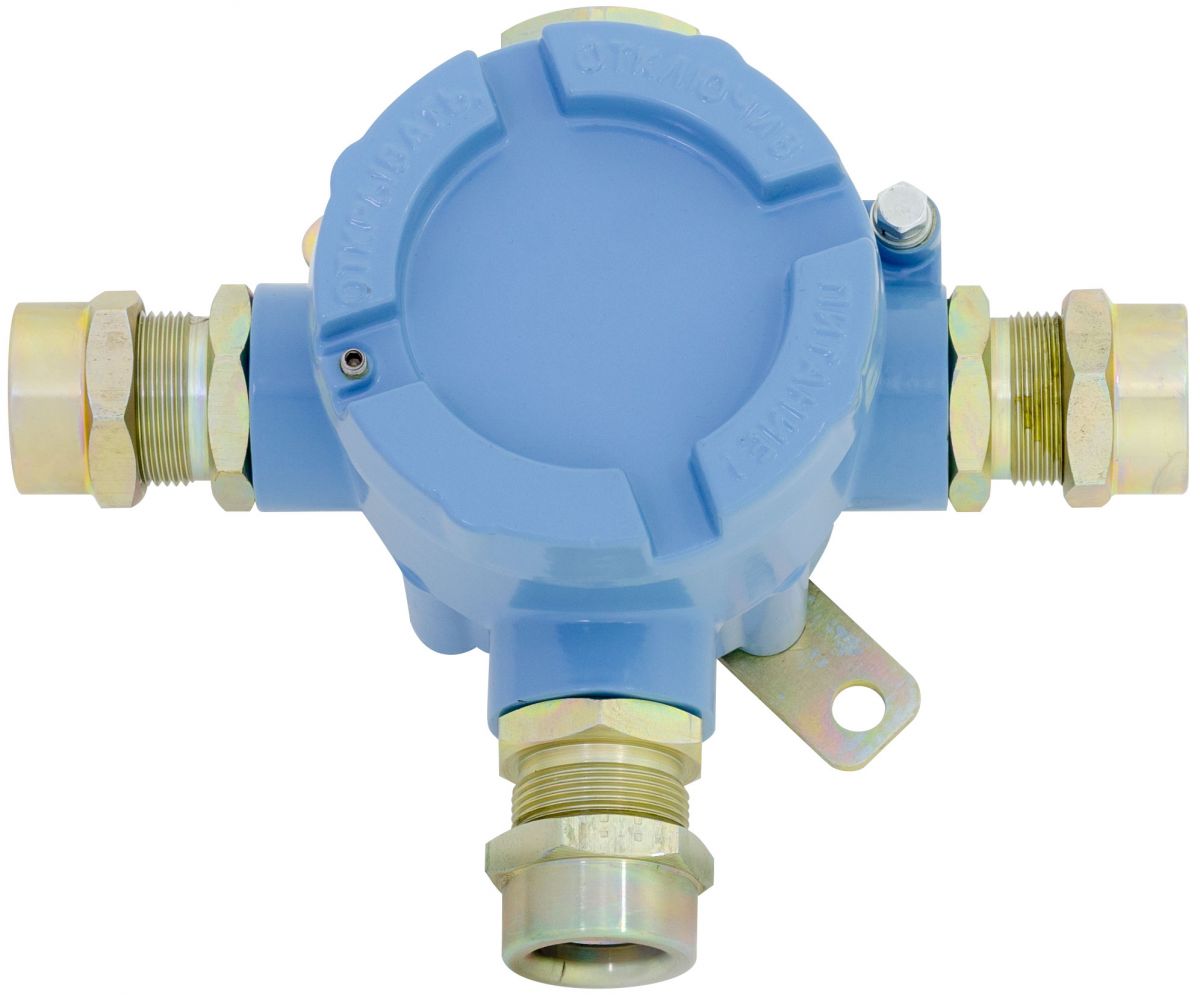

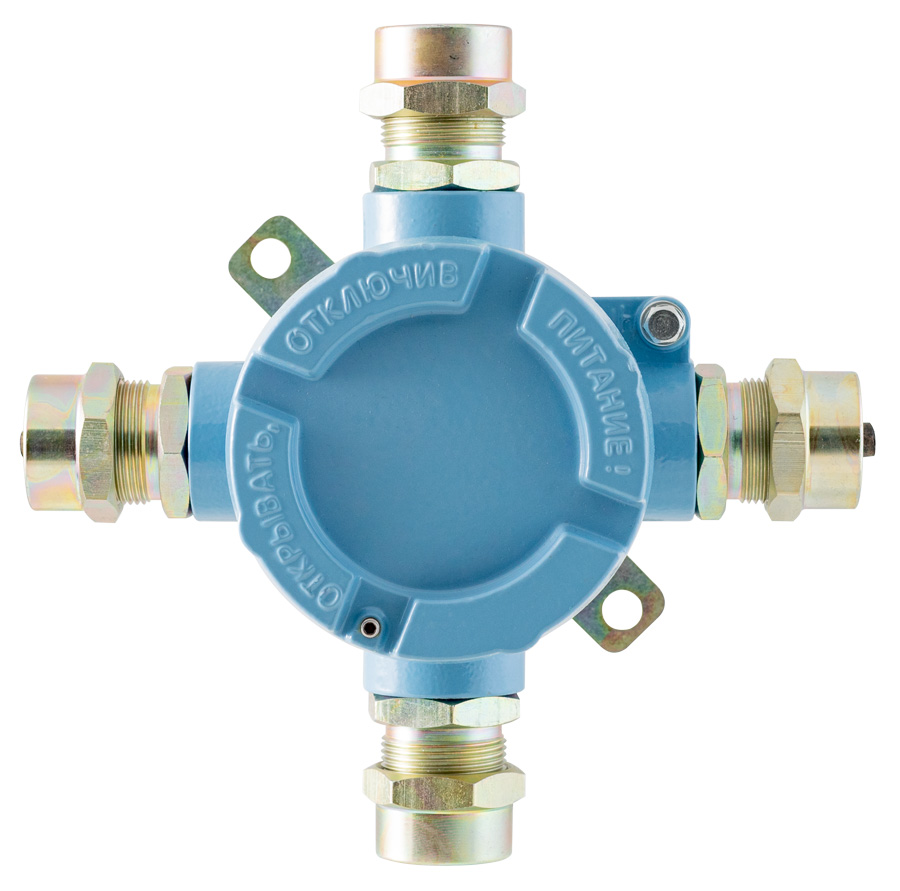

Изготавливается в литом взрывозащищенном корпусе из алюминиевого сплава АК7ч или АЛ9, имеет окисное фторидное электропроводное покрытие и покрыто краской. Корпус изготавливается с кабельными вводами D12 и D18.

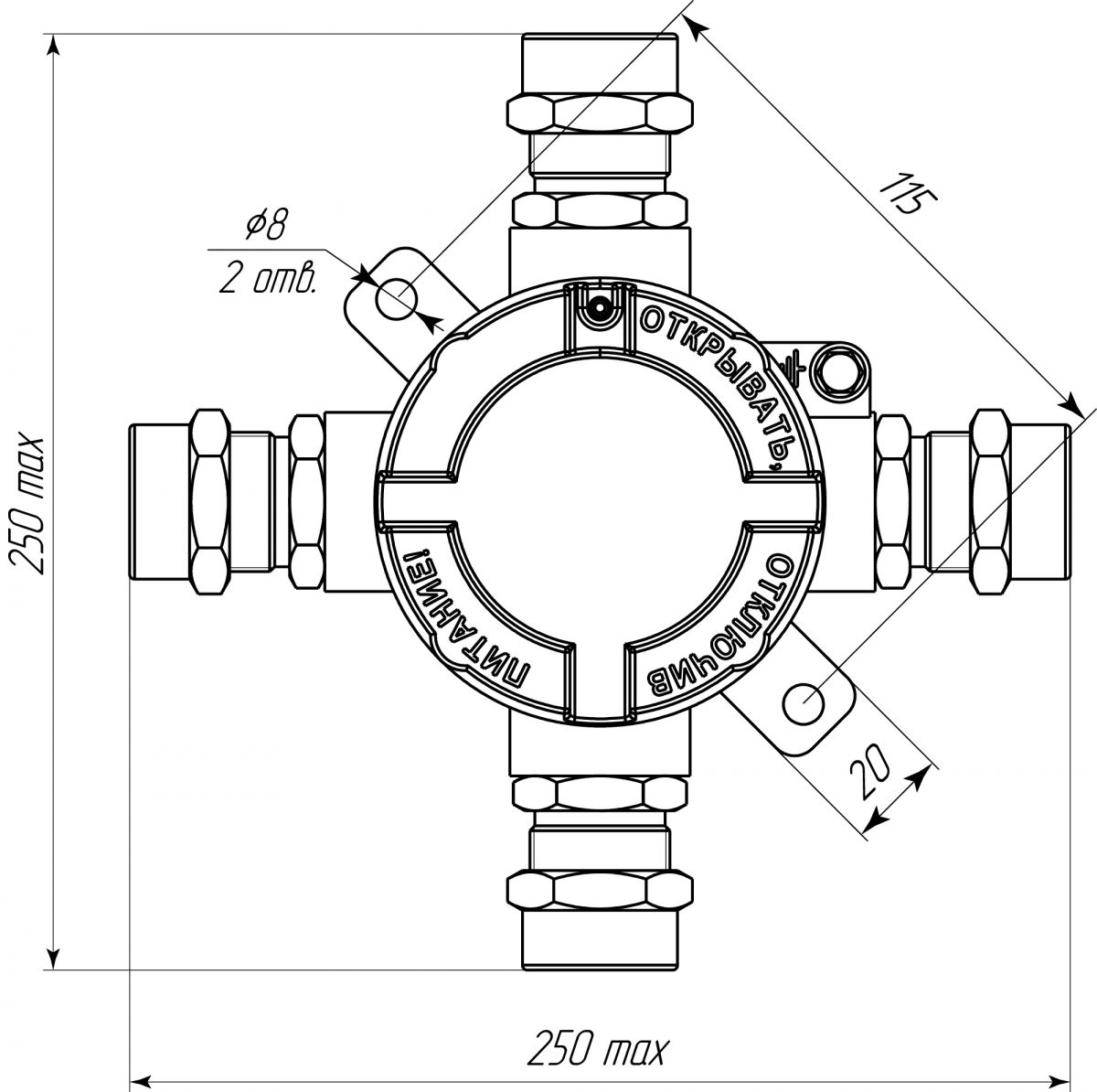

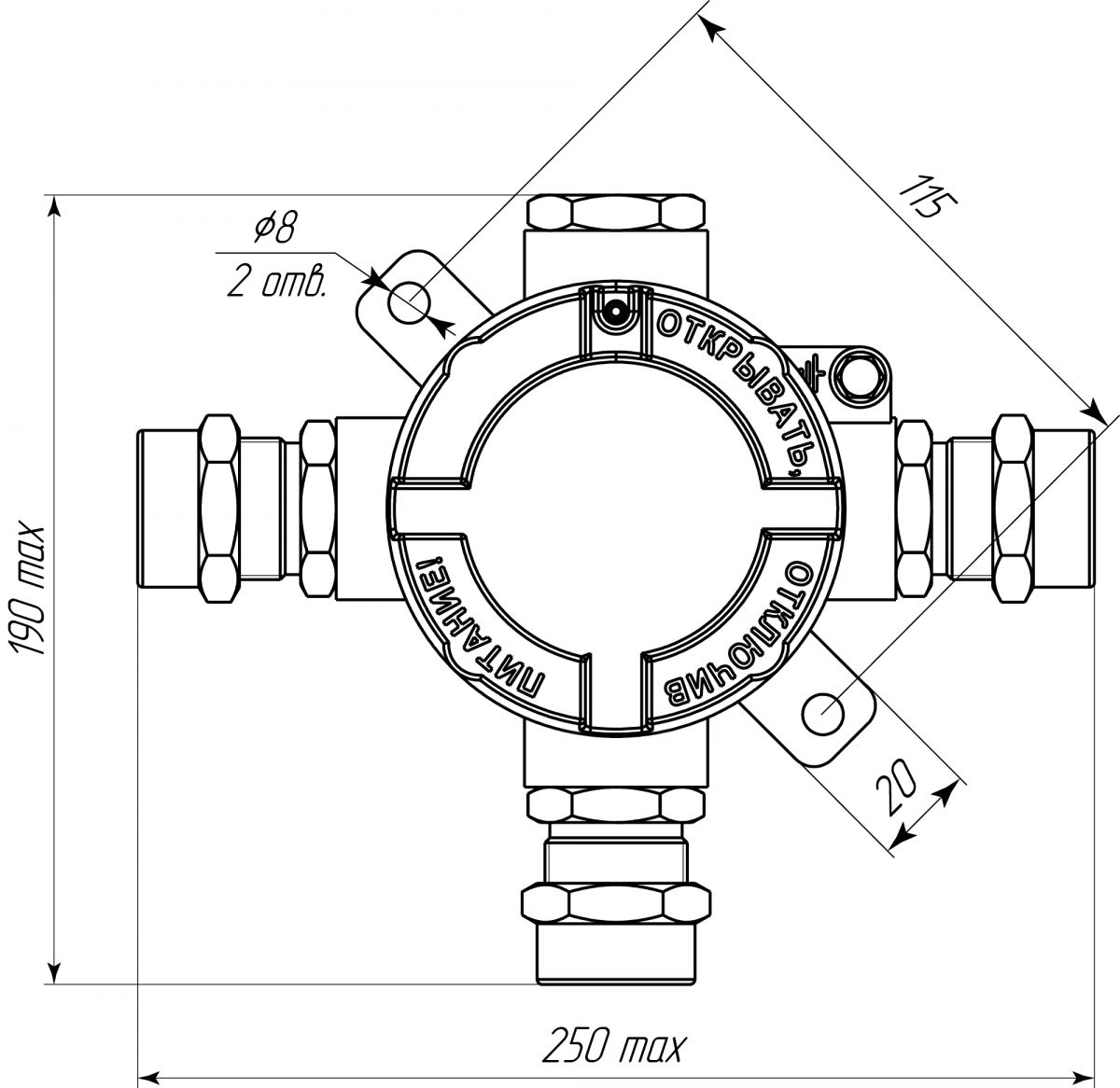

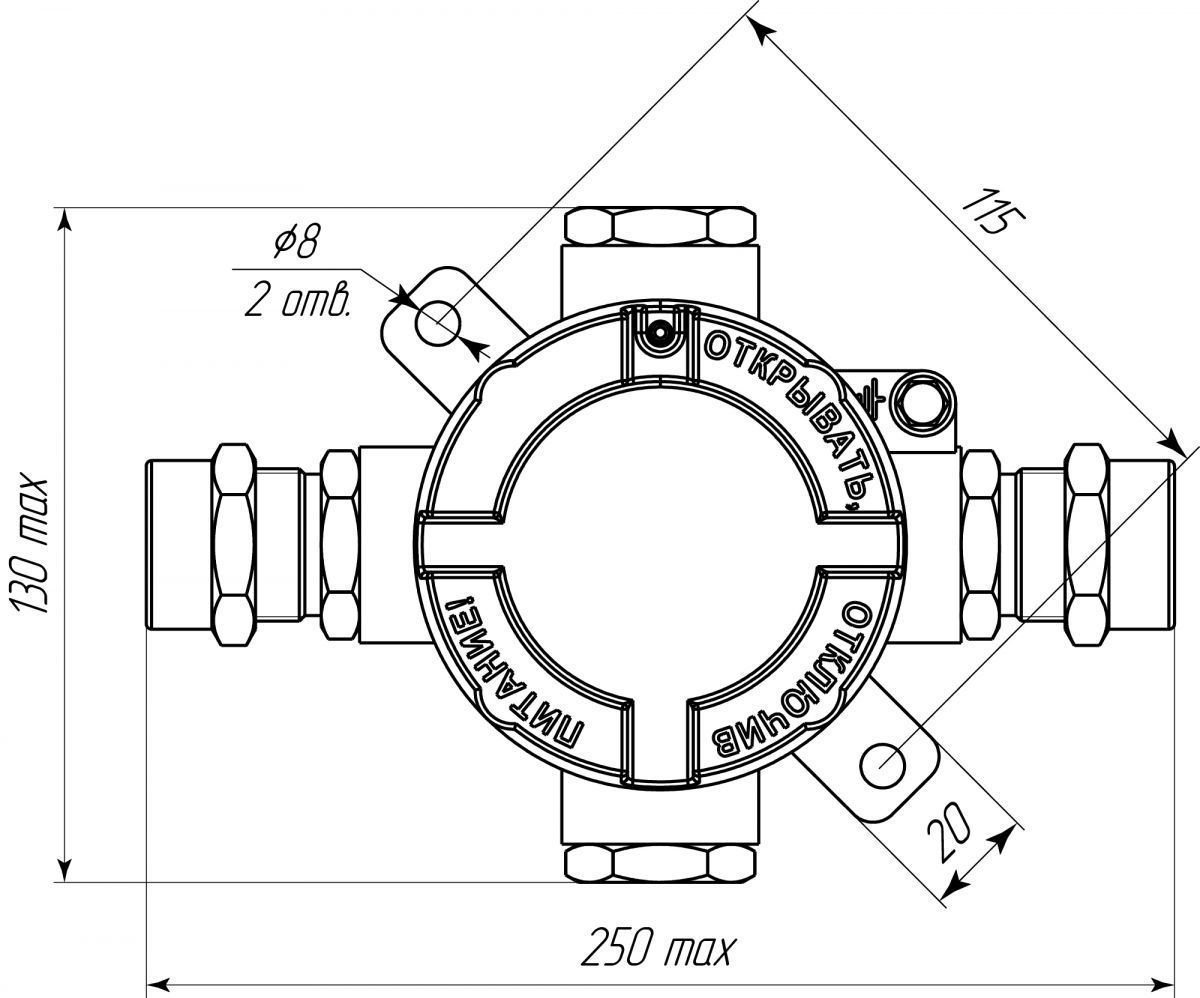

Герметичность корпуса обеспечивается резиновыми уплотнениями крышки и кабельных вводов. Корпус имеет два зажима заземления (внутренний и внешний). Крепление корпуса: две внешние монтажные точки. Применяемые кабели - круглого сечения. Соединение проводов кабелей осуществляется к винтовым клеммным зажимам - два провода сечением до 1,5 мм² в каждый зажим.

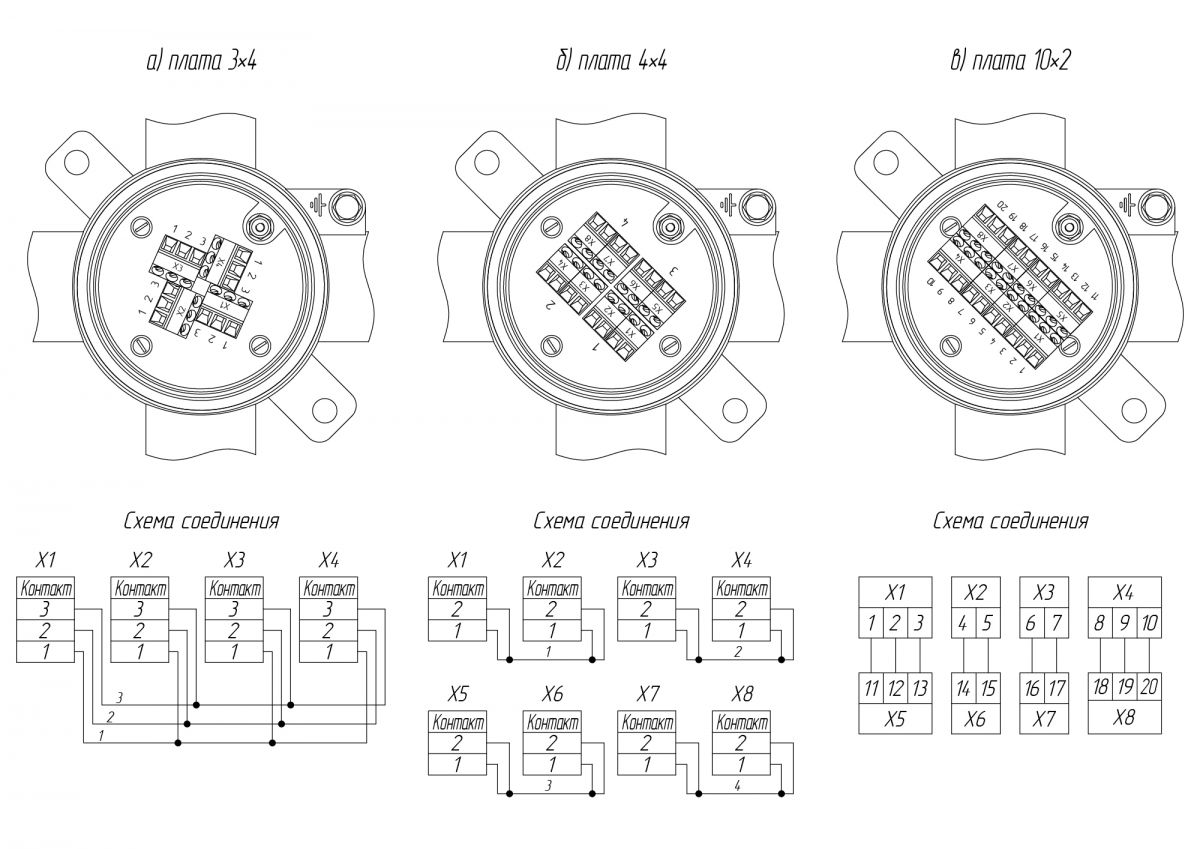

Внутри корпуса расположена плата с винтовыми клеммными зажимами. Возможные варианты расположения и подключения клемм определяются заказом.
