Устройство заземления автоцистерн УЗА-24В
Применение

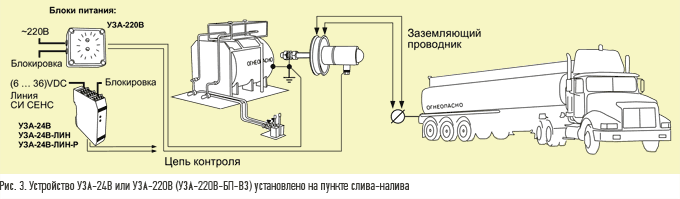

Применяется для обеспечения пожаро‑, взрывобезопасности во взрывоопасных зонах наливных эстакад нефтебаз, АЗС, АГЗС, МАЗС, ГНС путем заземления автоцистерн бензовозов, газовозов и других транспортных емкостей с целью снятия (отвода) зарядов статического электричества во время операций слива-налива горючих и легковоспламеняющихся жидкостей (бензин, керосин и др.), сжиженных газов и т. д. Устройство обеспечивает постоянный контроль цепи заземления автоцистерны, подачу светового сигнала для разрешения проведения операции слива-налива и автоматическую блокировку исполнительных механизмов слива-налива при нарушении или отсутствии цепи заземления.
Устройство

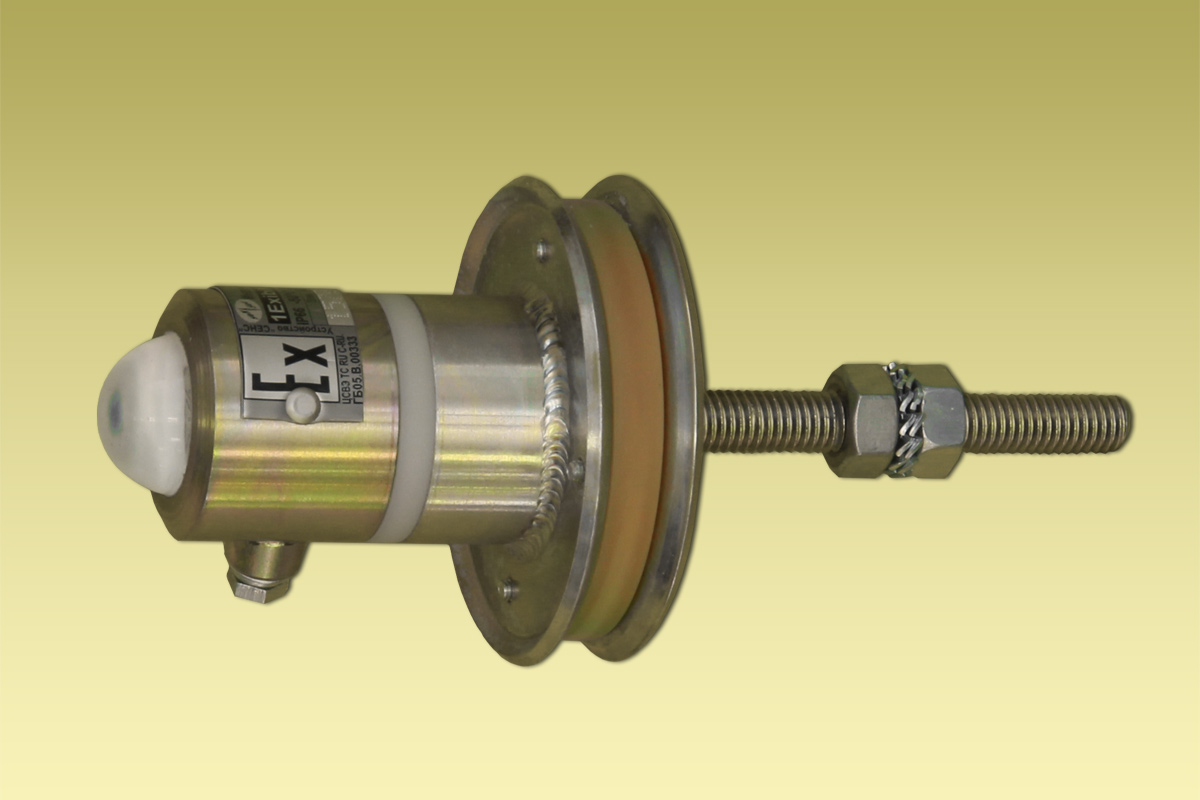

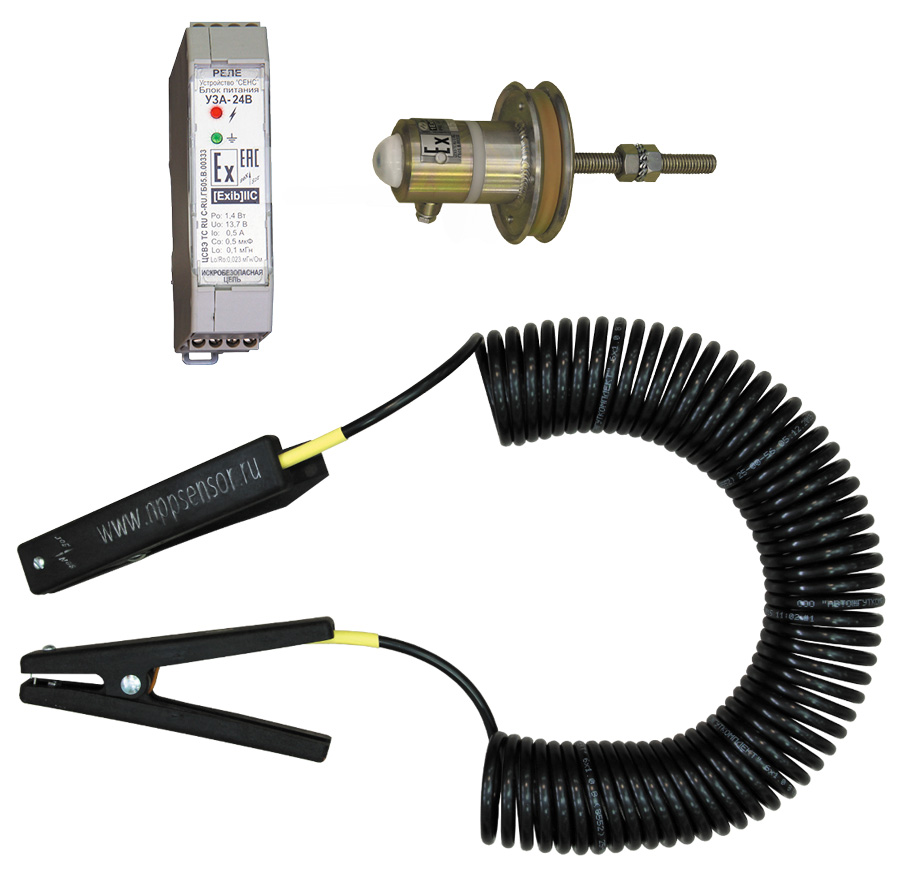

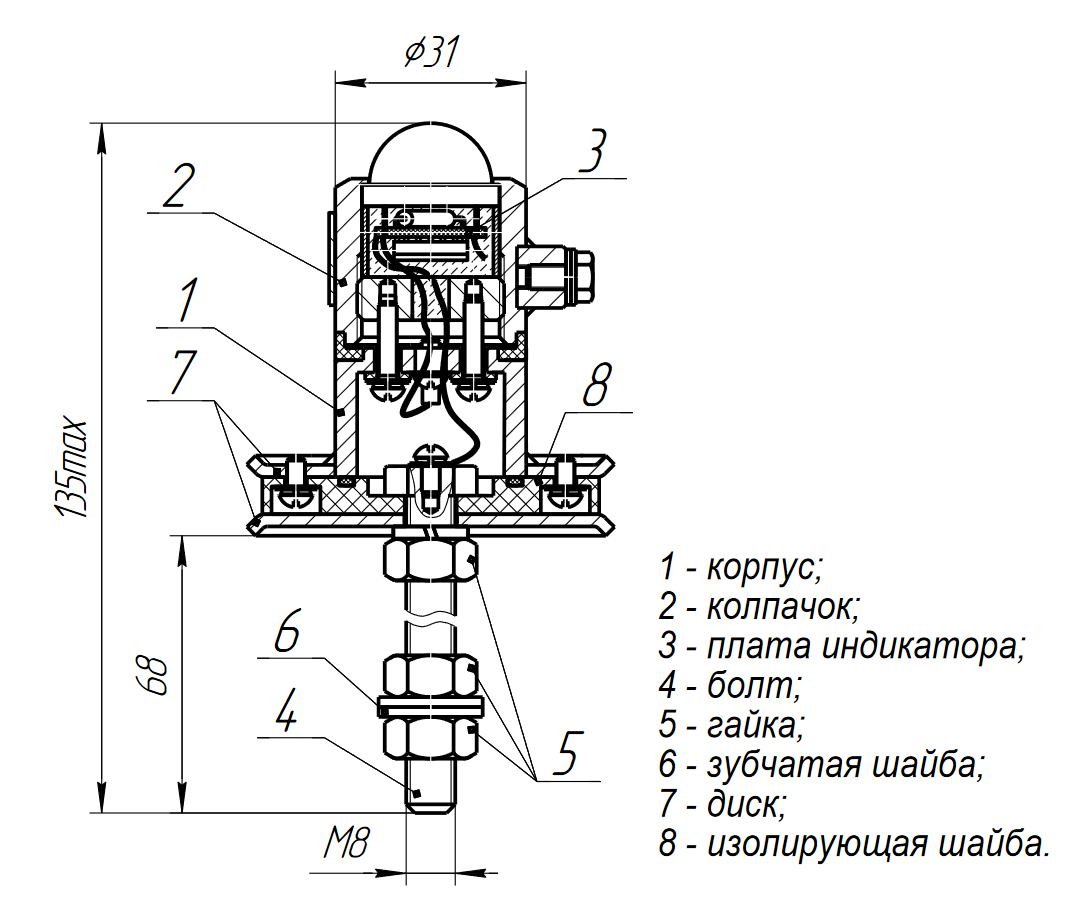

В комплект устройства входят индикатор, заземляющий проводник и блок питания со встроенным реле. В индикаторе расположены яркий светодиод красного цвета свечения с углом обзора более 160° и плата контроллера, залитые компаундом.

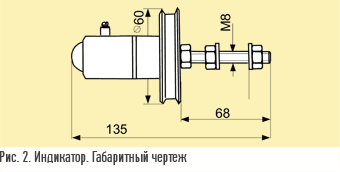

Крепление индикатора и электрическое соединение с магистралью заземления осуществляется при помощи шпильки М8 и имеющихся в комплекте зубчатых шайб и гаек.

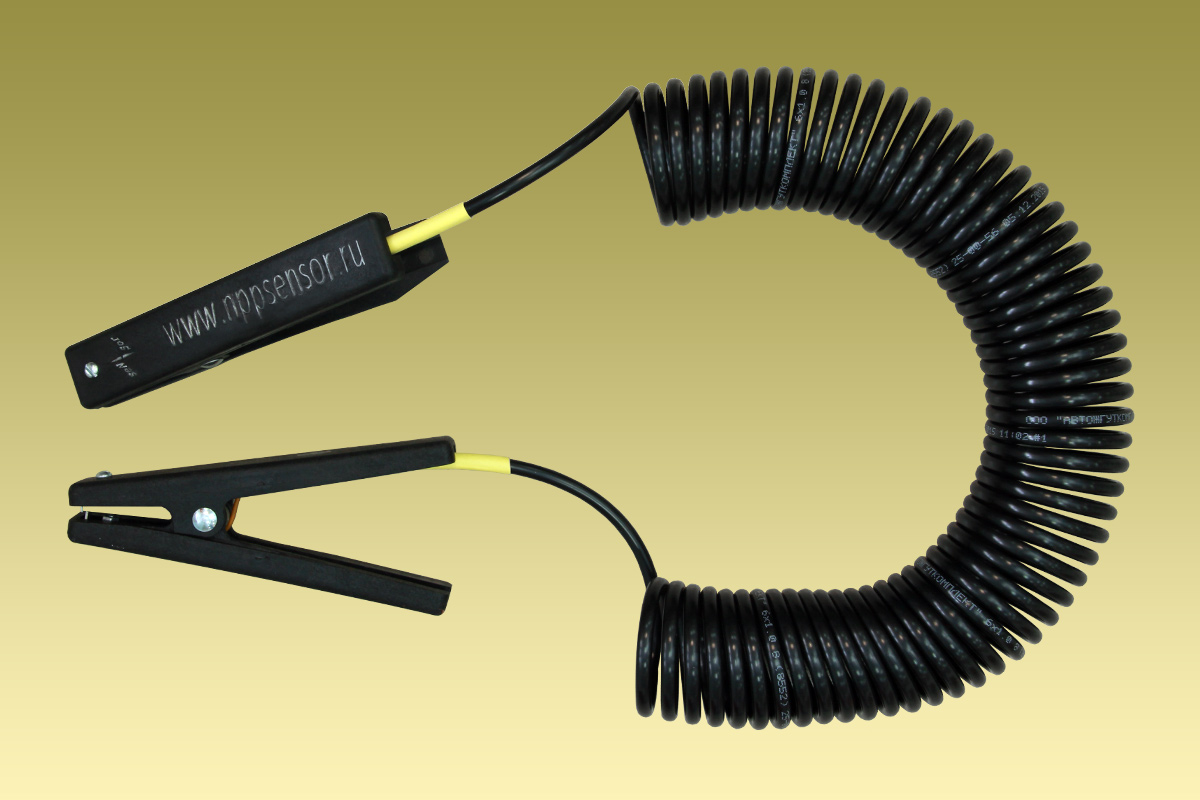

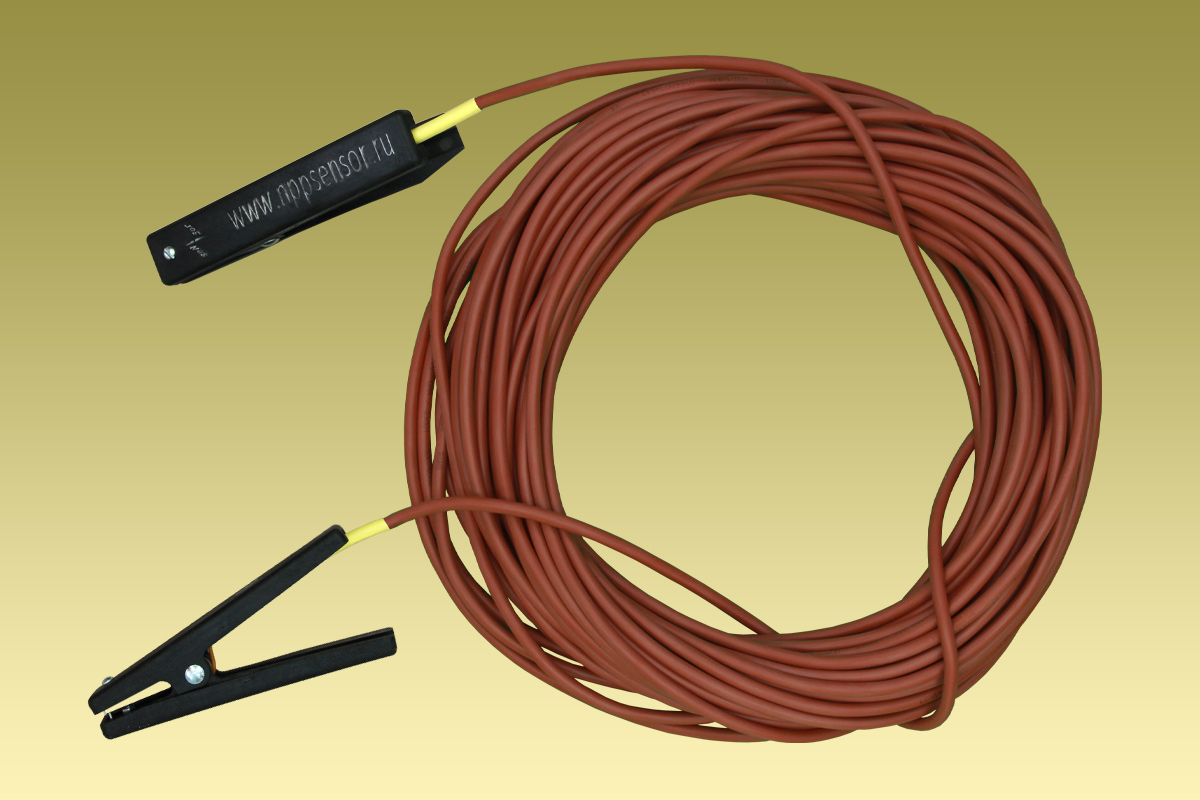

Заземляющий проводник состоит из двух одинаковых пружинных контактных зажимов, соединенных между собой двухпроводным кабелем (спиральным или силиконовым).

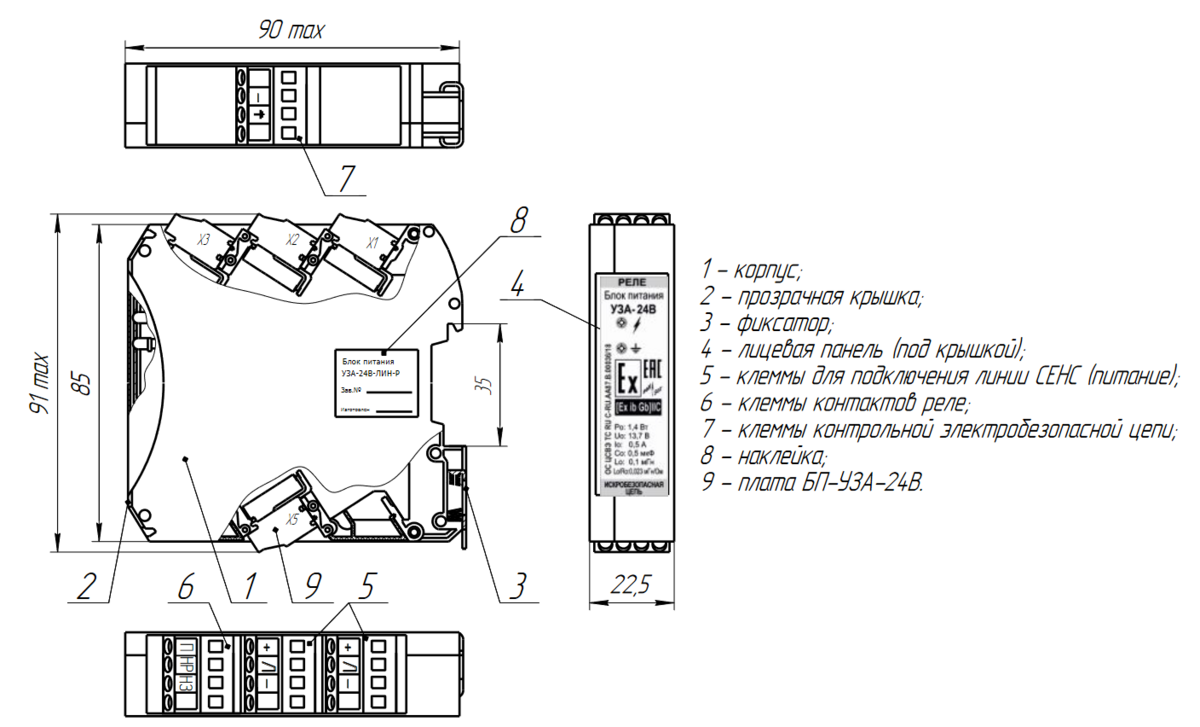

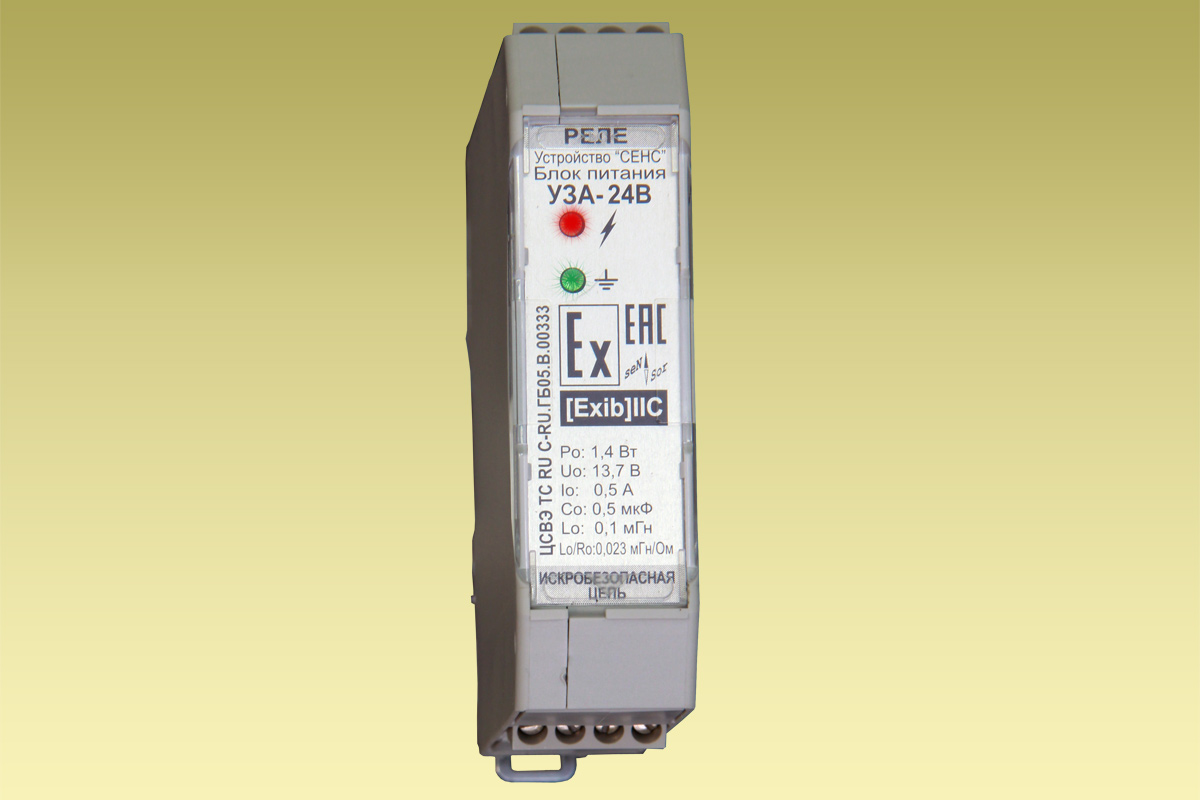

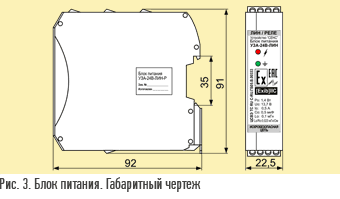

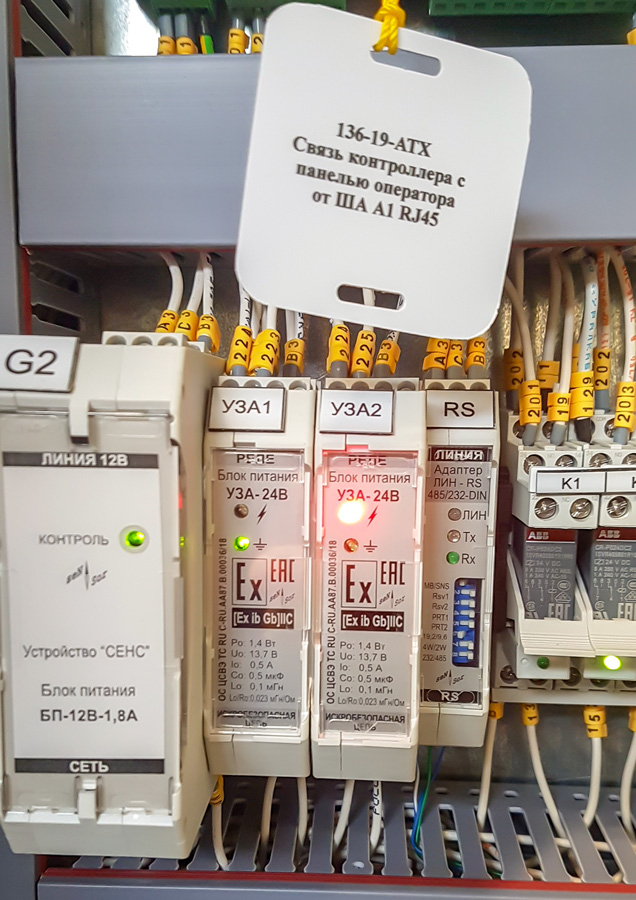

Блок питания выполнен в пластиковом корпусе.
Принцип работы

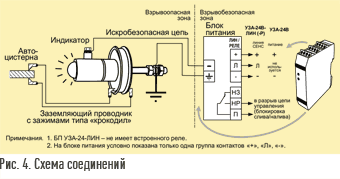

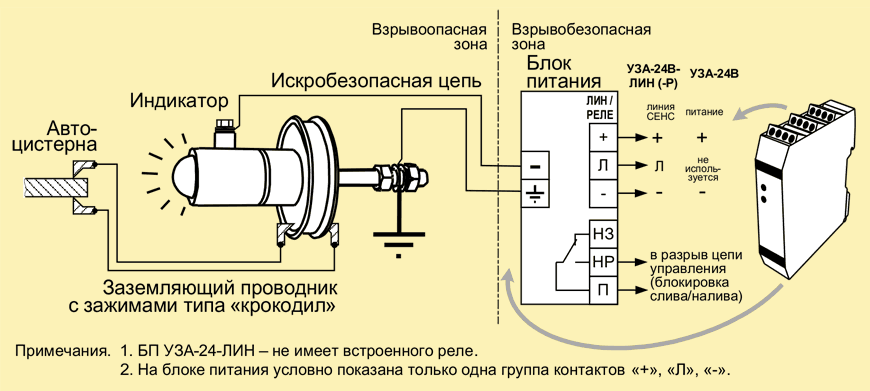

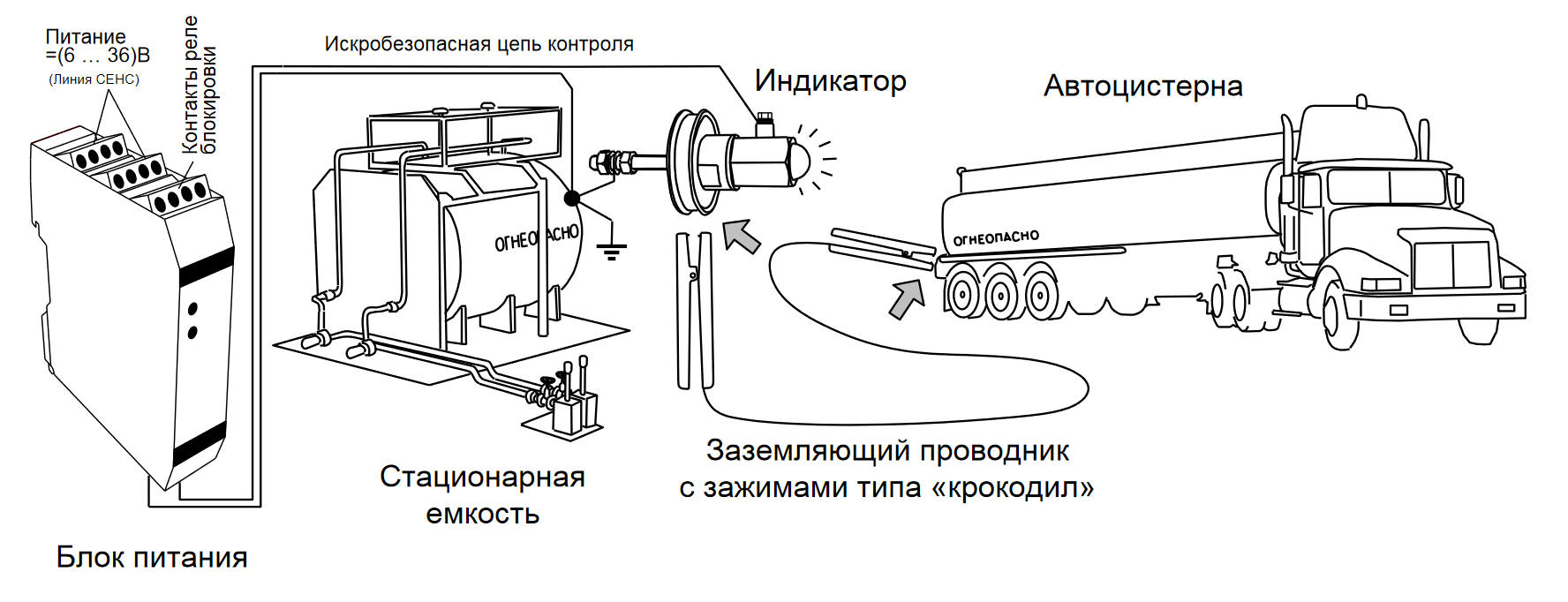

Питание устройства осуществляется от сети постоянного тока напряжением от 6 до 36 В или от линии питания-связи СЕНС (номинальное напряжение 9 В). Один зажим заземляющего проводника присоединяется к металлической части корпуса автоцистерны, другой – к дисковым контактам индикатора, разделённым изолирующей шайбой. При этом происходит измерение переходных сопротивлений между контактами зажимов заземляющего проводника и сопротивления его проводов. Измеренное суммарное сопротивление не должно превышать 100 Ом – в этом случае начинают мигать светодиоды индикатора и блока питания и срабатывает реле блока питания, разрешая проведение операции слива-налива. Реле блока питания имеет переключающие “сухие” контакты. Для блокировки исполнительного механизма наполнения-слива автоцистерны (электромагнитного клапана, насоса) используется нормально замкнутая в состоянии "заземление есть" пара контактов реле.

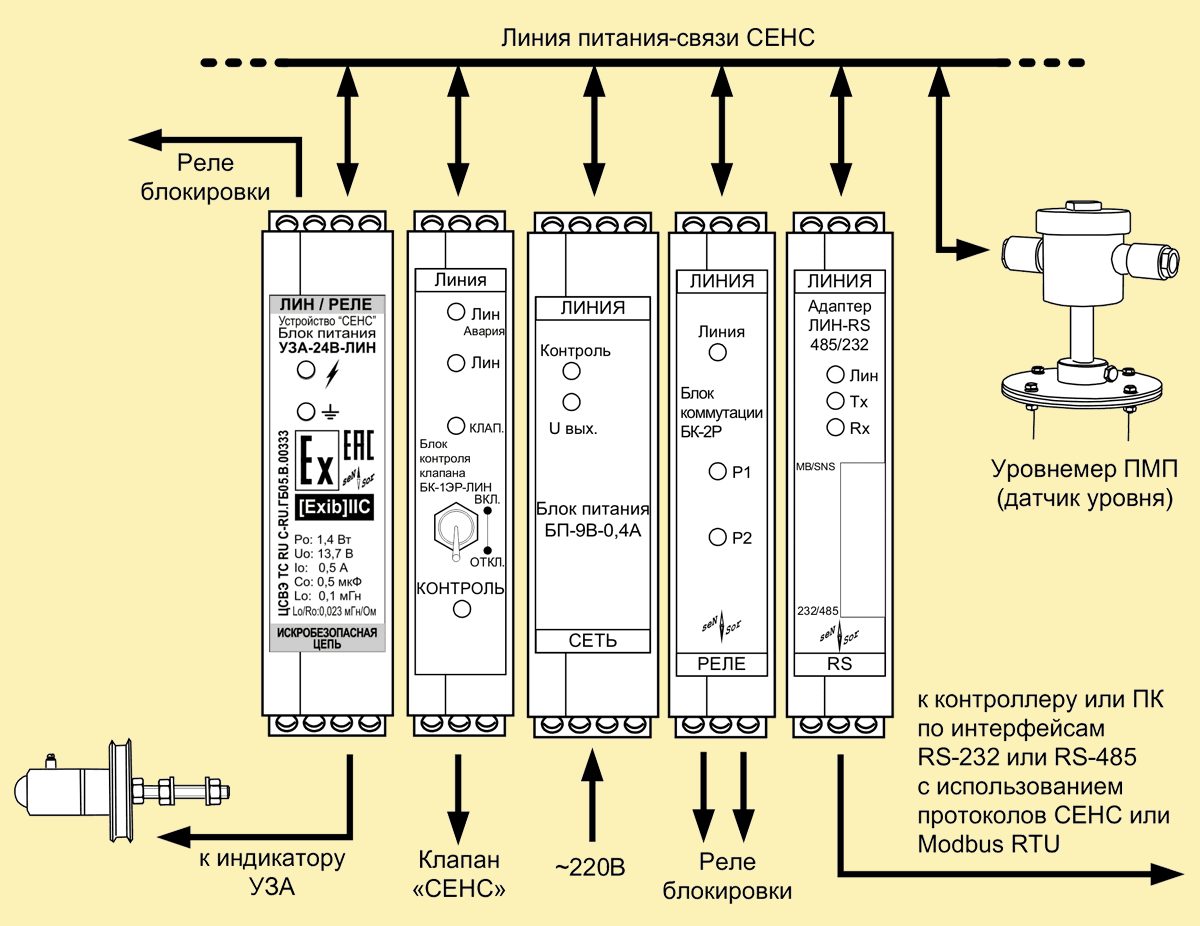

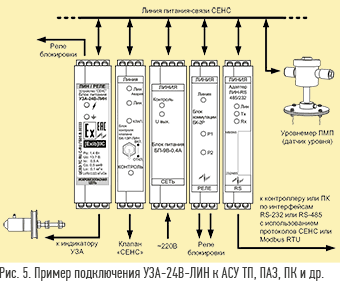

Устройства в исполнениях «УЗА-24В-ЛИН» и «УЗА-24В-ЛИН-Р» могут подключаться к трёхпроводной линии питания-связи СЕНС и выдавать в неё информацию о состоянии цепи заземления (есть / нет), что обеспечивает возможность дальнейшей передачи этой информации в контроллеры АСУ, ПК по протоколам СЕНС, Modbus RTU. Также, например, настроив реакцию блоков коммутации «БК…», питания-коммутации «БПК…», сигнализатора «ВС-5» (входят в СИ СЕНС) на эту информацию, можно блокировать включение исполнительных механизмов наполнения-слива при отсутствии заземления. В СИ СЕНС одно и то же реле блока коммутации может отключать перекачивающий насос, например, при: отсутствии заземления (сигнал от УЗА-24В-ЛИН); достижении в емкости верхнего контрольного уровня (сигнал от ПМП – защита от перелива); закрытии (или неоткрытии) запорного клапана (сигнал от БК-1ЭР-ЛИН).
