Газоанализатор СЕНС СГ-А3
Применение
Предназначен для непрерывного автоматического измерения довзрывоопасной концентрации горючих углеводородных газов и паров, в том числе паров нефти, нефтепродуктов, спиртов в окружающей атмосфере в диапазоне от 0 до 100 % НКПР, и сигнализации о превышении ей установленных порогов срабатывания (потенциальной опасности взрыва) и о неисправностях газоанализатора.
Применяется в современных системах контроля загазованности на объектах гражданского строительства, химической и нефтехимической промышленности, в машиностроении и судостроении.
Основные объекты эксплуатации: СПГ и нефтеналивные терминалы, ГПК, ГХК, НПЗ, ГРС, ГНС, АГНКС и т. п.
Особенности

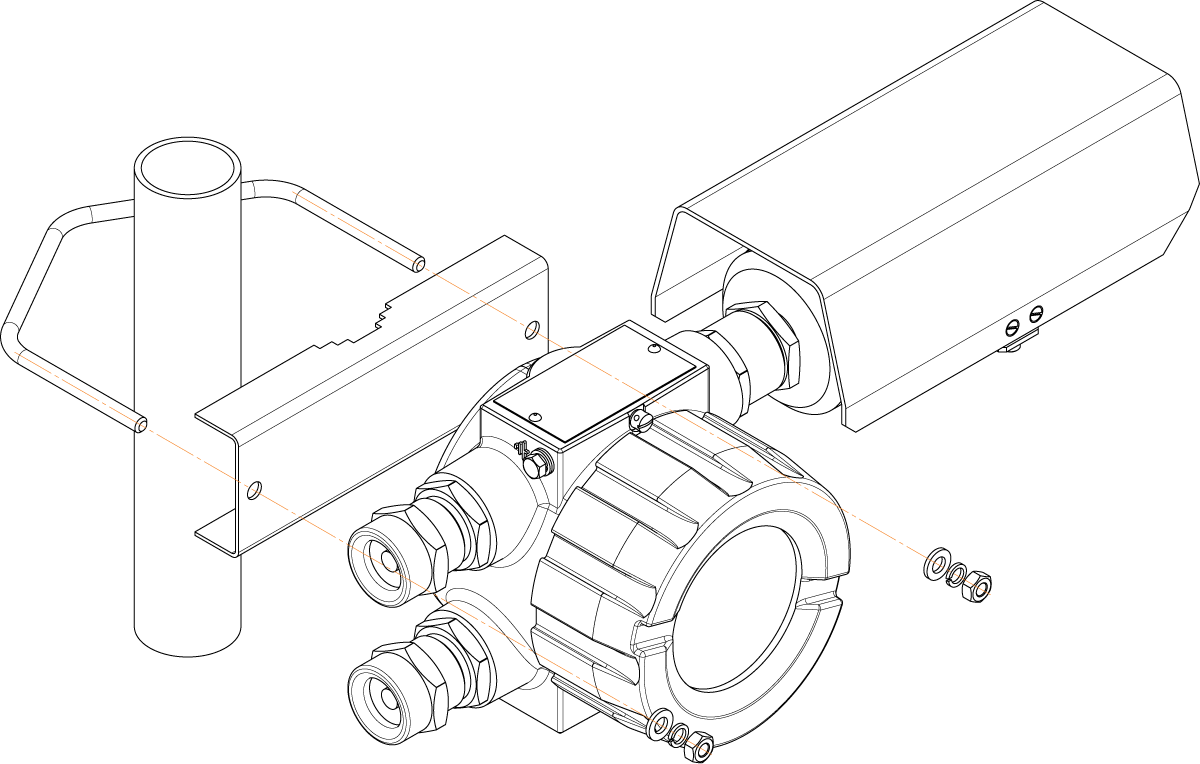

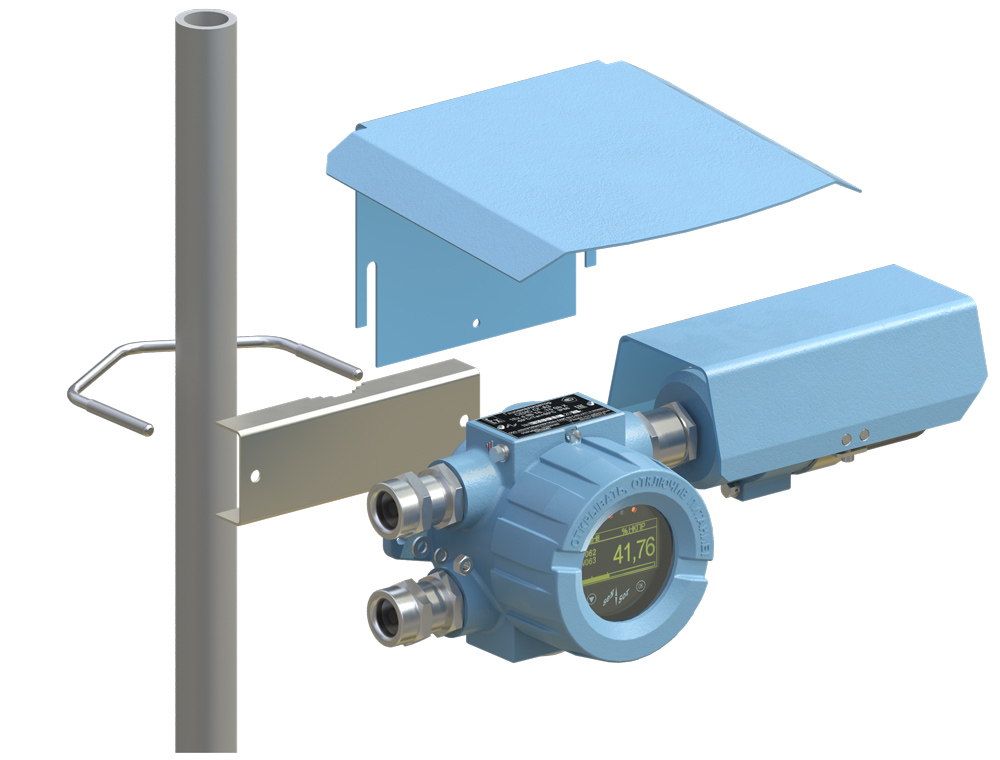

- комплект для монтажа газоанализатора на трубу диаметром от 38 до 68 мм
- козырёк защиты от атмосферных осадков и солнца
- местное управление, настройка, светодиодная индикация состояния и показаний
- оптический датчик стойкий к высоким концентрациям и воздействию агрессивных и отравляющих веществ
- интерфейсы: СЕНС, RS-485 (Modbus RTU), 4-20 мА (HART), реле («Порог 1», «Порог 2», «Порог 3 / Авария»)
- непрерывная самодиагностика
- транзитное подключение
- простое применение и ввод в эксплуатацию
Описание
Газоанализатор состоит из электронного блока управления и оптического датчика газа.

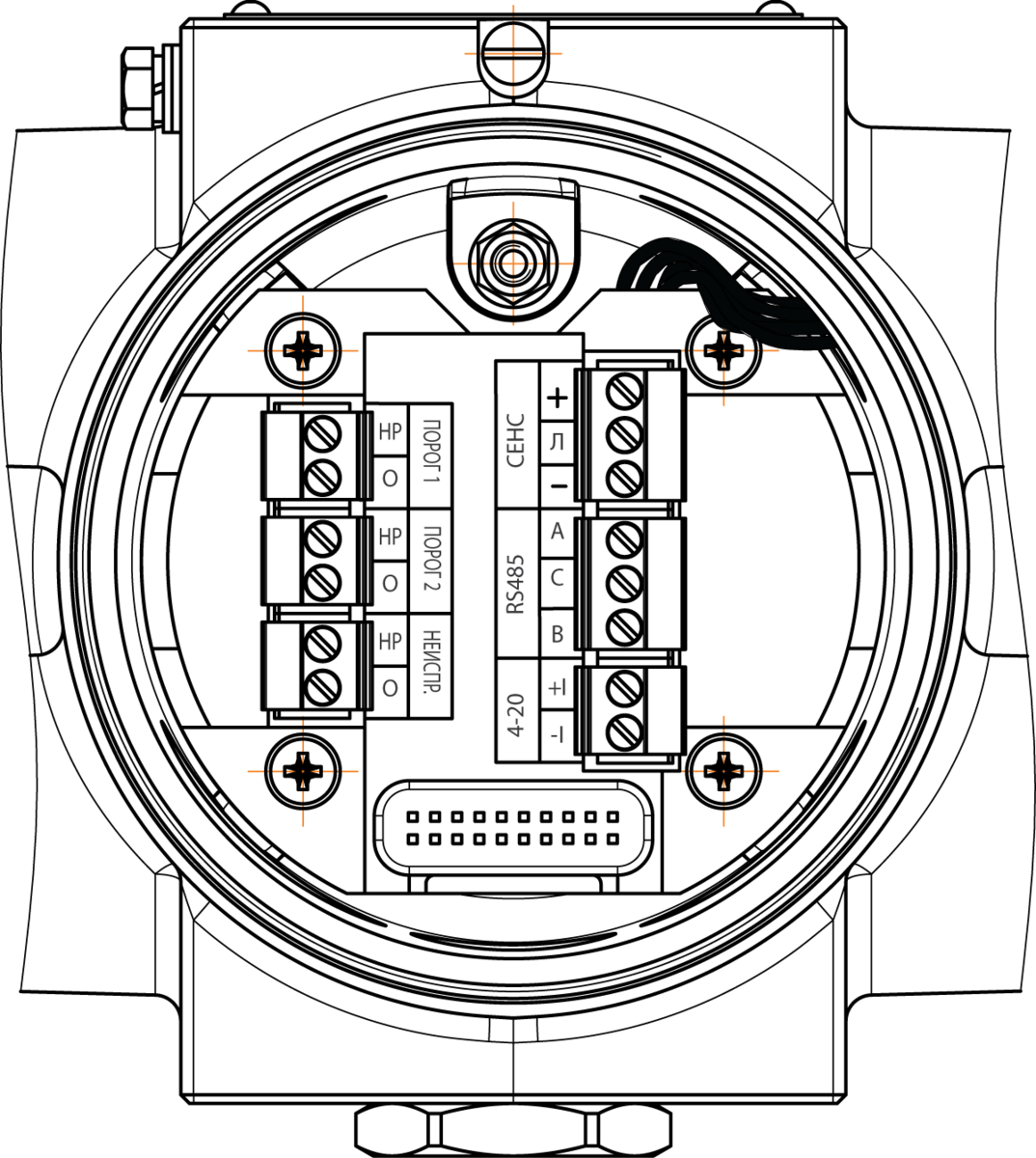

Корпус блока управления выполнен из алюминиевого сплава АК7ч (АЛ9) с окисным фторидным электропроводным покрытием и порошковой окраской. Имеет смотровое окно, два кабельных ввода, внешний и внутренний зажимы заземления. Внутри размещены клеммы для подключения и электронный модуль.
Сигнал оптического датчика газа, действие которого основано на принципе инфракрасной абсорбции, преобразуется в значение НКПР, доступное по цифровому или аналоговому интерфейсу.
Сигнальные реле срабатывают при превышении установленных порогов концентрации, возникновении неисправности или других событий.
Красный световой индикатор сигнализирует о превышении пороговых значений НКПР. Зелёный служит для индикации наличия питания. Жёлтый светится при неисправности, превышении максимально допустимого значения НКПР, нестабильном или некачественном питании.
Настройка, калибровка и поверка устройства осуществляется с помощью программы «Настройка датчиков и вторичных приборов», электронного блока управления, сигнализатора МС-К-500-3 (СИ СЕНС).
