Адаптер ЛИН-RS485/232-DIN(ECO)
Применение
В режиме «ЛИН-RS485/232» предназначен для сопряжения устройств системы измерительной СЕНС (ПМП, БК, БПК, ВС-5 и др.) с контроллерами автоматики, компьютерами и другими устройствами с интерфейсами RS-485 или RS-232 по протоколам «Modbus RTU» и «СЕНС». По протоколу СЕНС осуществляется обмен данными и настройка устройств СЕНС («АРМ СИ СЕНС», «Настройка датчиков и вторичных приборов»). По протоколу ModBus RTU - обмен данными (адаптер является ведомым в сети ModBus).
В режиме «ЛИН-Модем» предназначен для организации связи с устройствами СИ СЕНС, через сети сотовой связи GSM или сети проводной связи, при помощи внешнего (проводного) модема.
Описание

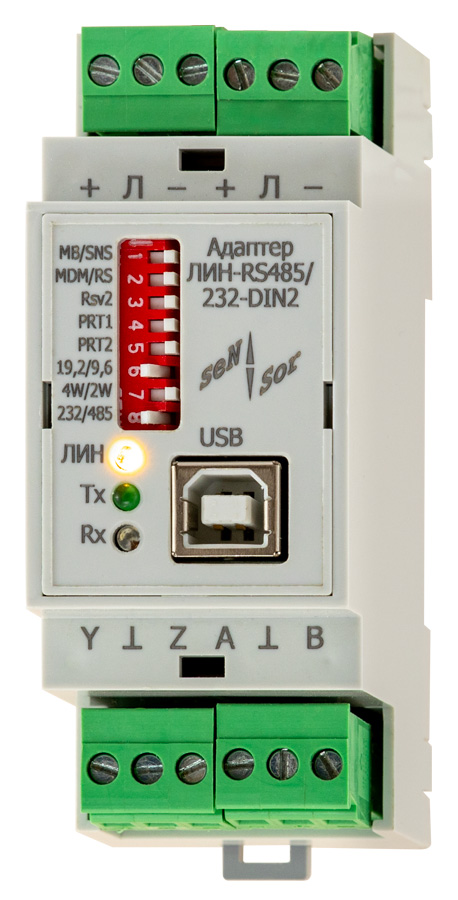

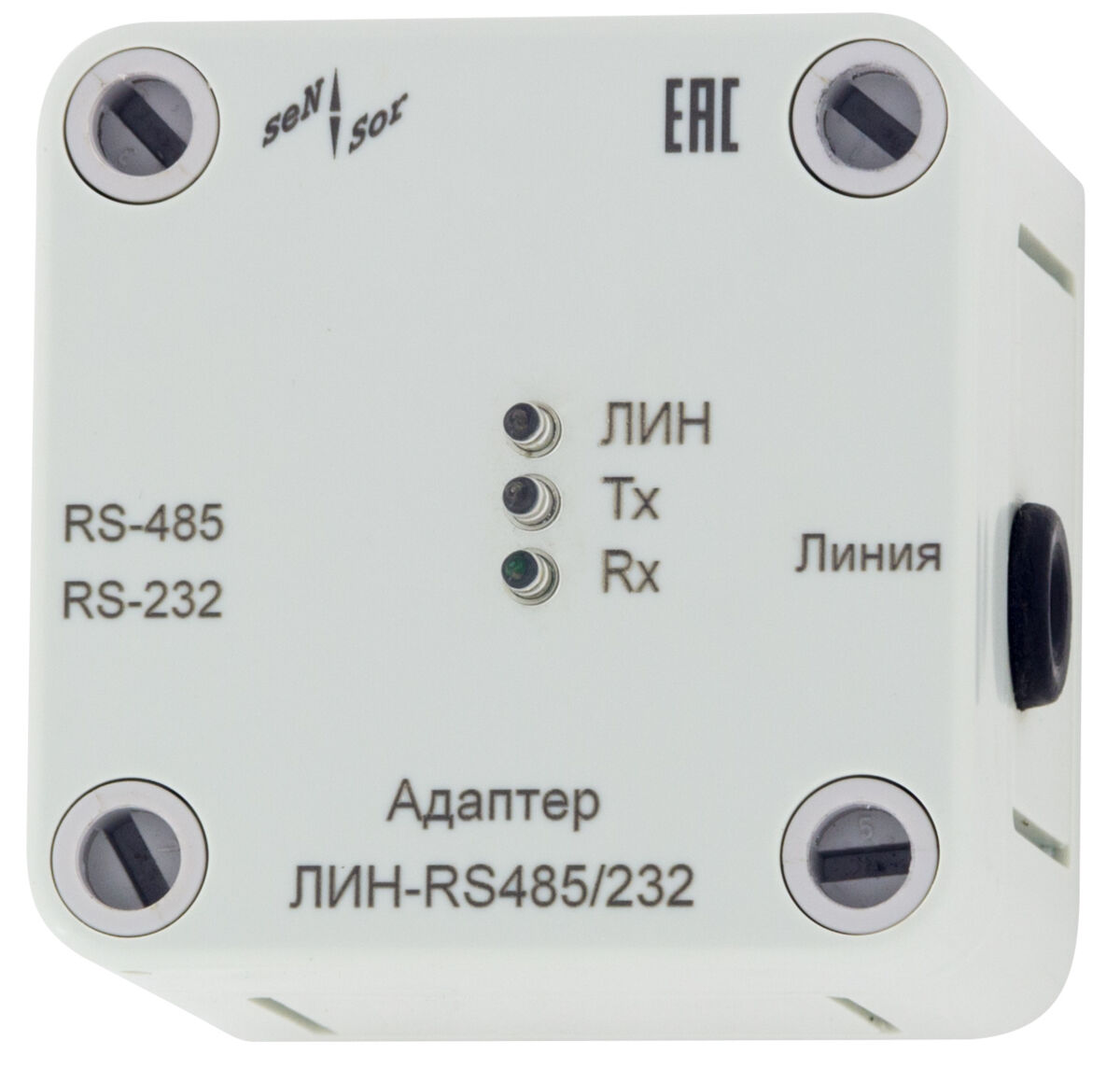

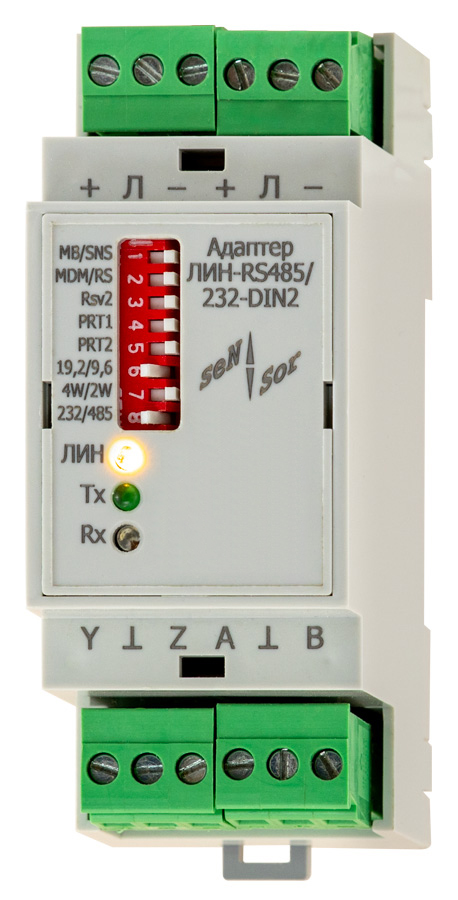

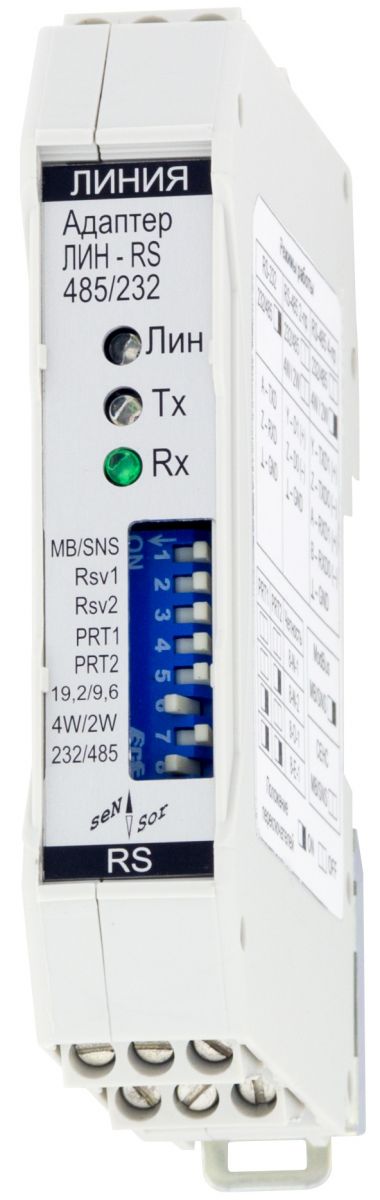

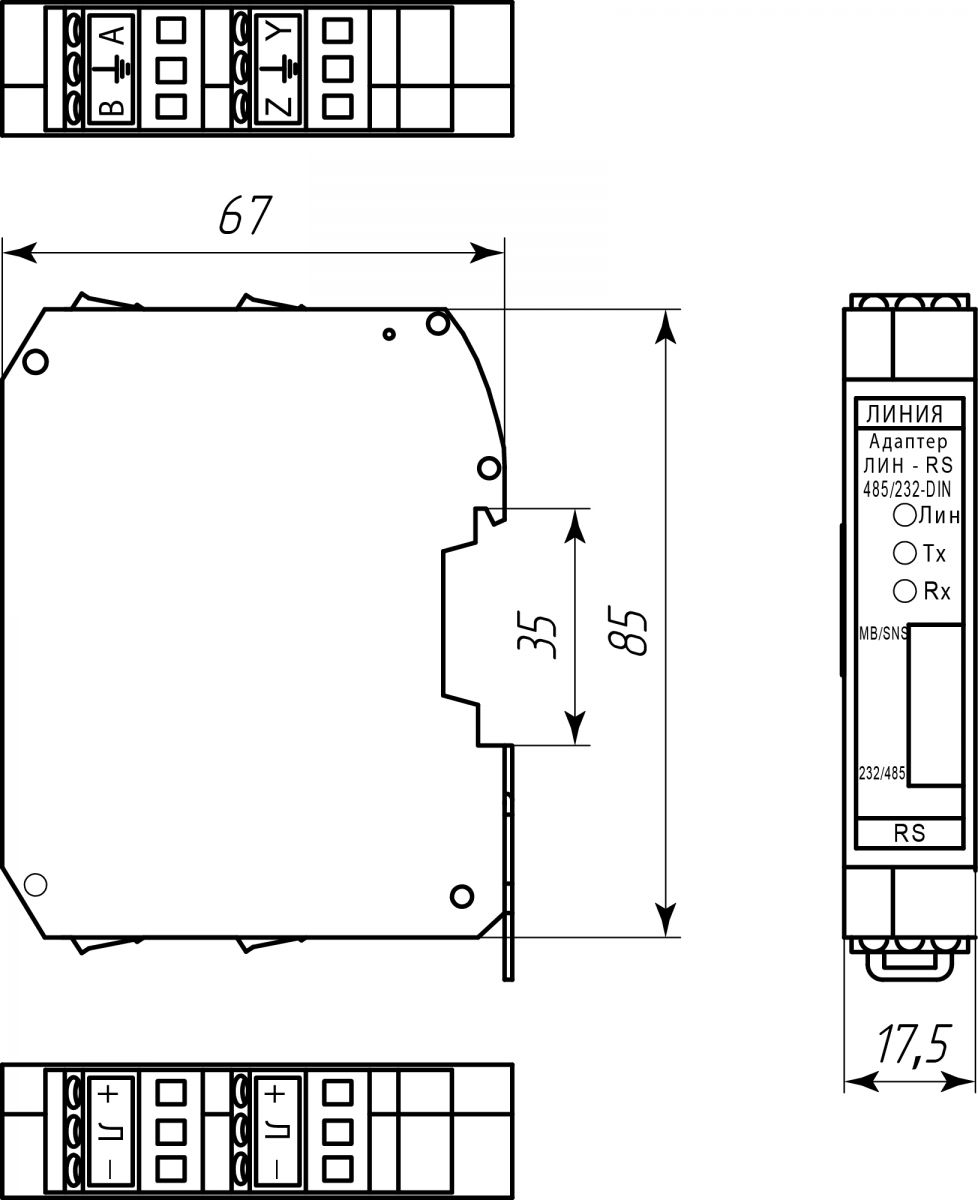

Выполнен в корпусе из ударопрочного полистирола, в котором размещена электронная плата с влагозащитным покрытием. Имеет винтовые клеммные зажимы для подключения к линии СЕНС (контактная группа «Линия»: контакты «+», «Л», «-»; контактная группа «RS485/RS232»: «B», «A», «Z» и «Y»). Также адаптер имеет:
- светодиодный индикатор «ЛИН» желтого цвета свечения
- светодиодный индикатор «Тx» зеленого цвета свечения
- светодиодный индикатор «Rx» красного цвета свечения
- переключатели режимов работы
Схема адаптера обеспечивает гальваническую развязку (изоляцию) цепей интерфейсов RS-485 / RS-232 от цепей линии СЕНС.
Режимы работы

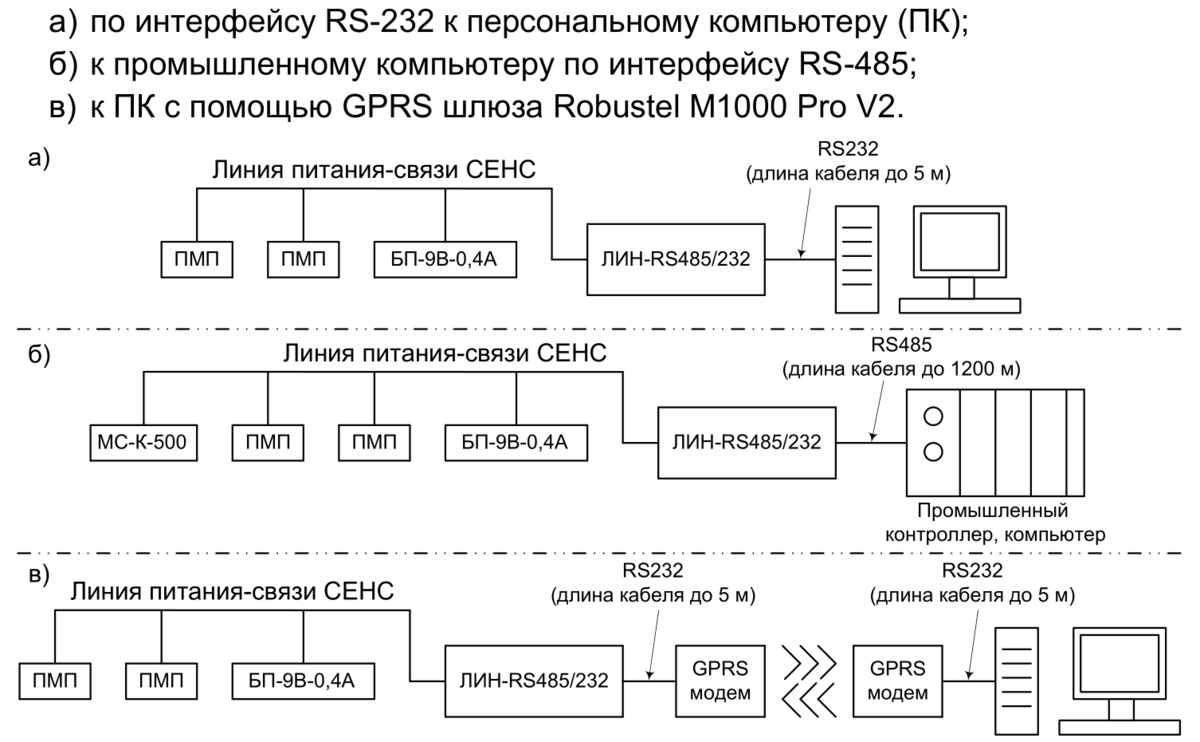

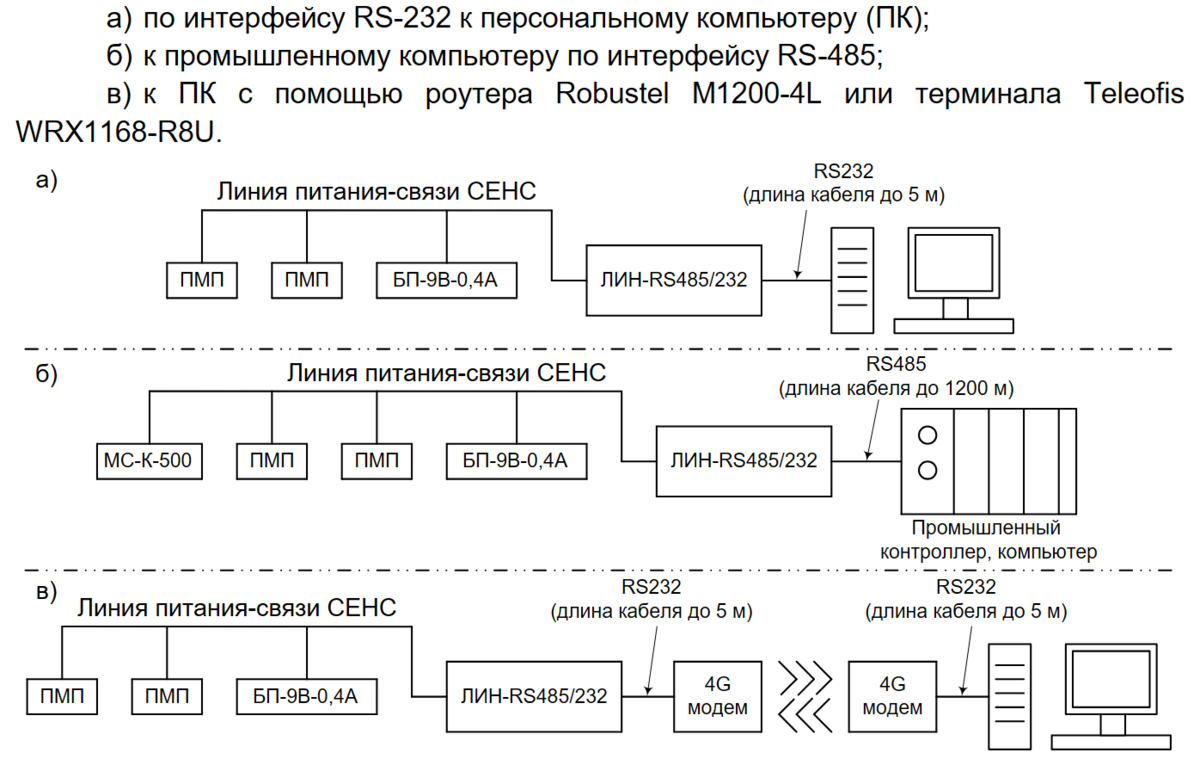

В режиме работы «ЛИН-RS485/232» обеспечивает:
- прозрачный обмен данными по протоколу «СЕНC» с устройствами, подключенными к линии СЕНС
- считывание параметров, измеряемых преобразователями (ПМП-118, ПМП-128, ПМП-201, СЕНС-ПТ, СЕНС-ПД и др.), по протоколу «Modbus RTU»
- настройку преобразователей (ПМП-118, ПМП-128, ПМП-201, СЕНС-ПТ, СЕНС-ПД и др.) и вторичных приборов СЕНС (БК, БПК, ВС-5 и др.) с помощью компьютера
- обмен данными по GPRS каналу с применением терминалов Robustel M1000PRO V2

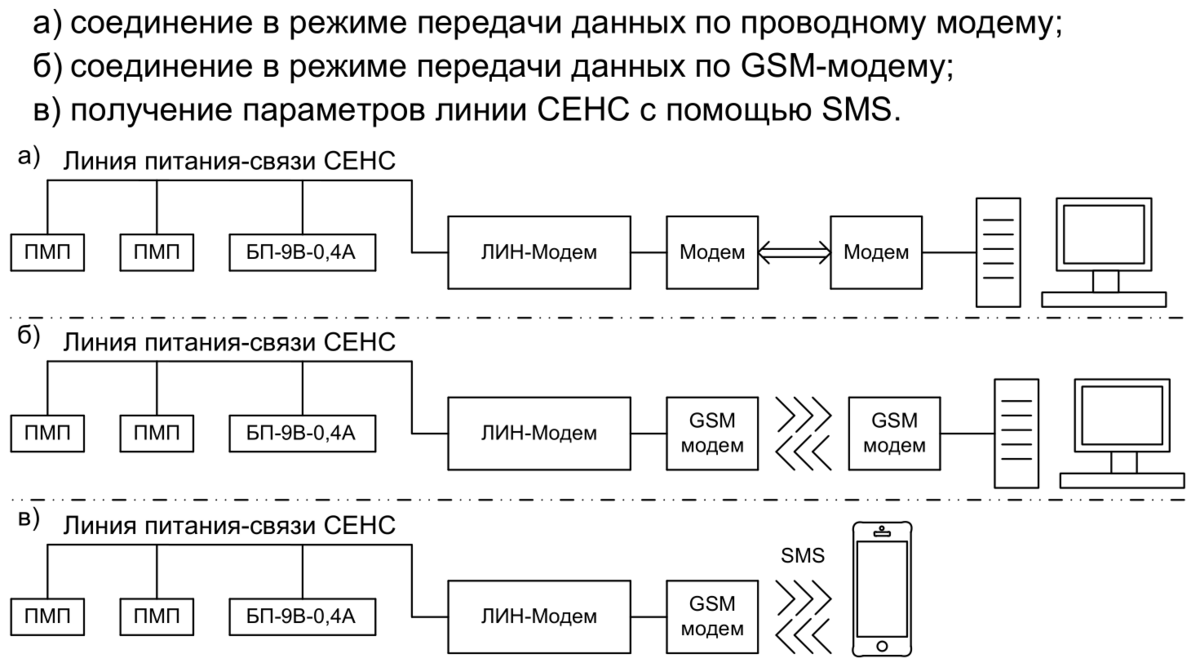

В режиме работы «ЛИН-Модем» обеспечивает:
- прием входящего вызова и соединение в режиме передачи данных. При нахождении в режиме передачи данных обеспечивается обмен данными между линией питании-связи СЕНС и удалённым терминалом по протоколу «СЕНС»
- получение параметров подключенных к адаптеру устройств СИ СЕНС в SMS-сообщении (при использовании GSM-модема)
