Адаптер МС-ЛИН-RS485/232-ВЗ1
Применение
В режиме «ЛИН-RS485/232» предназначен для сопряжения устройств системы измерительной СЕНС (ПМП, БК, БПК, ВС-5 и др.) с контроллерами автоматики, компьютерами и другими устройствами с интерфейсами RS-485 или RS-232 по протоколам «Modbus RTU» и «СЕНС». По протоколу СЕНС осуществляется обмен данными и настройка устройств СЕНС («АРМ СИ СЕНС», «Настройка датчиков и вторичных приборов»). По протоколу ModBus RTU - обмен данными (адаптер является ведомым в сети ModBus).
В режиме «ЛИН-Модем» предназначен для организации связи с устройствами СИ СЕНС, через сети сотовой связи GSM или сети проводной связи, при помощи внешнего (проводного) модема.
Применяется во взрывоопасных зонах класса 1 и 2 по ГОСТ IEC 60079-10-1, помещений и наружных установок на опасных производственных объектах.
Особенности
- большой выбор устройств крепления защитных оболочек кабеля
- взрывобезопасное исполнение
Описание

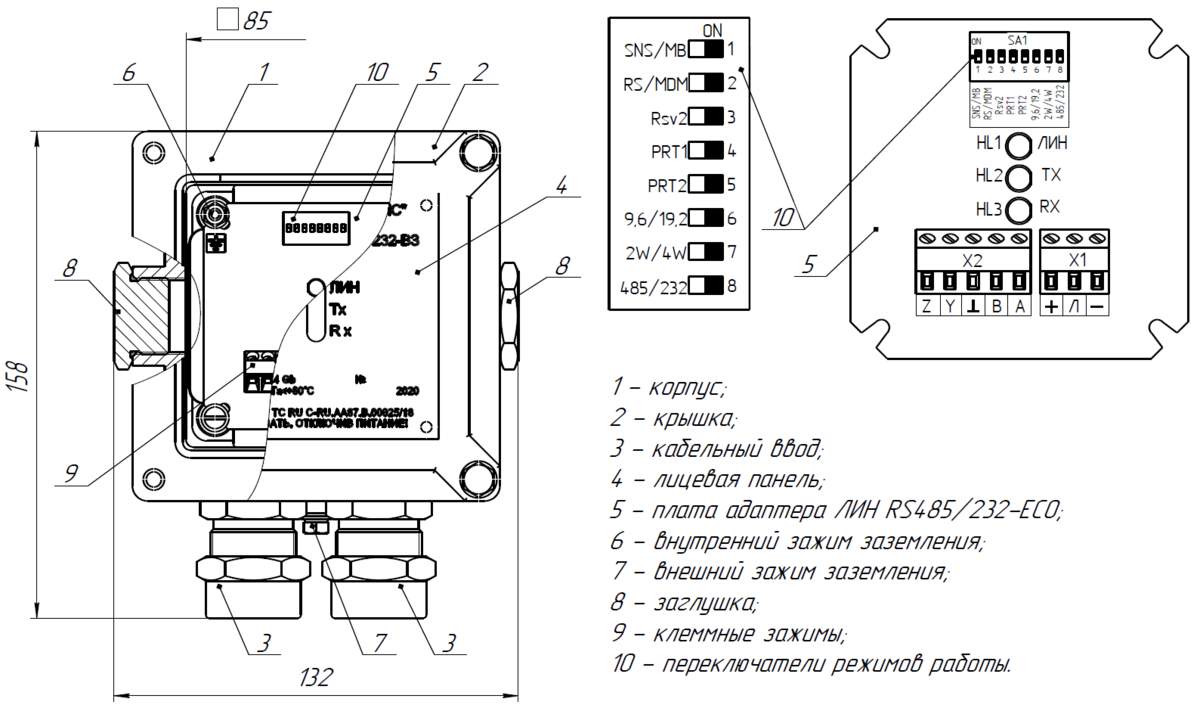

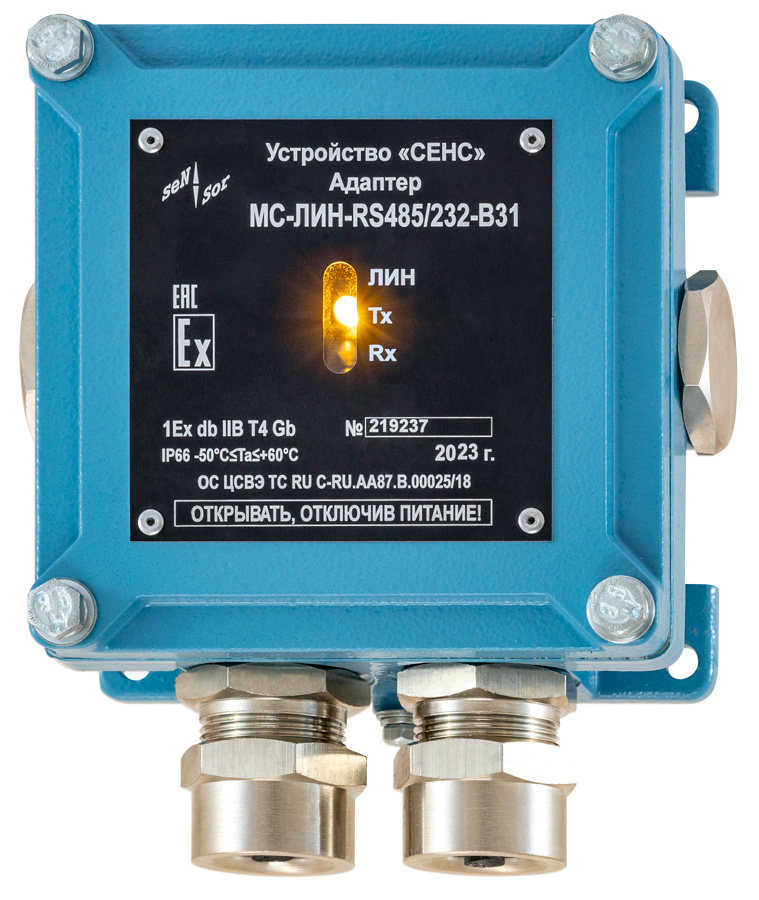

Выполнен в корпусе из алюминиевого сплава АК7ч (АЛ9) с окисным фторидным электропроводным покрытием и порошковой окраской. Имеет смотровое окно, два кабельных ввода, внешний и внутренний зажимы заземления. Внутри корпуса размещены клеммы для подключения к линии СЕНС (контактная группа «Линия»: контакты «+», «Л», «-»; контактная группа «RS485/RS232»: «Z», «Y», «⏊», «B» и «A»). Также адаптер имеет:
- светодиодный индикатор «ЛИН» желтого цвета свечения
- светодиодный индикатор «Тx» зеленого цвета свечения
- светодиодный индикатор «Rx» красного цвета свечения
- переключатели режимов работы
Схема адаптера обеспечивает гальваническую развязку (изоляцию) цепей интерфейсов RS-485 / RS-232 от цепей линии СЕНС.
Питание адаптера осуществляется от линии СЕНС.
Может устанавливаться на объектах в зонах класса 1 и класса 2 по ГОСТ IEC 60079-10-1, помещений и наружных установок согласно требований ГОСТ IEC 60079-14, где возможно образование смесей горючих газов и паров с воз-духом категории IIB, IIА по ГОСТ Р МЭК 60079-20-1, температурных классов Т4, Т3, Т2, Т1 по ГОСТ 31610.0 (IEC 60079-0:2011).
Режимы работы
В режиме работы «ЛИН-RS485/232» обеспечивает:
- прозрачный обмен данными по протоколу «СЕНC» с устройствами, подключенными к линии СЕНС
- считывание параметров, измеряемых преобразователями (ПМП-118, ПМП-128, ПМП-201, СЕНС-ПТ, СЕНС-ПД и др.), по протоколу «Modbus RTU»
- настройку преобразователей (ПМП-118, ПМП-128, ПМП-201, СЕНС-ПТ, СЕНС-ПД и др.) и вторичных приборов СЕНС (БК, БПК, ВС-5 и др.) с помощью компьютера
В режиме работы «ЛИН-Модем» обеспечивает:
- прием входящего вызова и соединение в режиме передачи данных. При нахождении в режиме передачи данных обеспечивается обмен данными между линией питании-связи СЕНС и удалённым терминалом по протоколу «СЕНС»
- получение параметров подключенных к адаптеру устройств СИ СЕНС в SMS-сообщении (при использовании GSM-модема)
