Блок питания БП-9В-0,8А-DIN[2]
Применение
Предназначен для электропитания постоянным током приборов и устройств систем измерительных «СЕНС», а также других приборов и оборудования. Размещается в специализированных шкафах с установкой на DIN-рейку типоразмеров TH35-7,5 или TH35-15 по ГОСТ Р МЭК 60715.
По принципу действия является импульсным блоком питания с трансформаторной развязкой между входом и выходом и регулируемым выходным напряжением, имеет варисторную защиту входа от импульсных помех, встроенные защиты от перегрева, перегрузки, короткого замыкания и перенапряжений на выходе. В цепи входных контактов «L» имеется плавкий предохранитель с номинальным током 1 А.
Особенности
- защита от перегрузки и короткого замыкания на выходе
- защита от перегрева
Описание

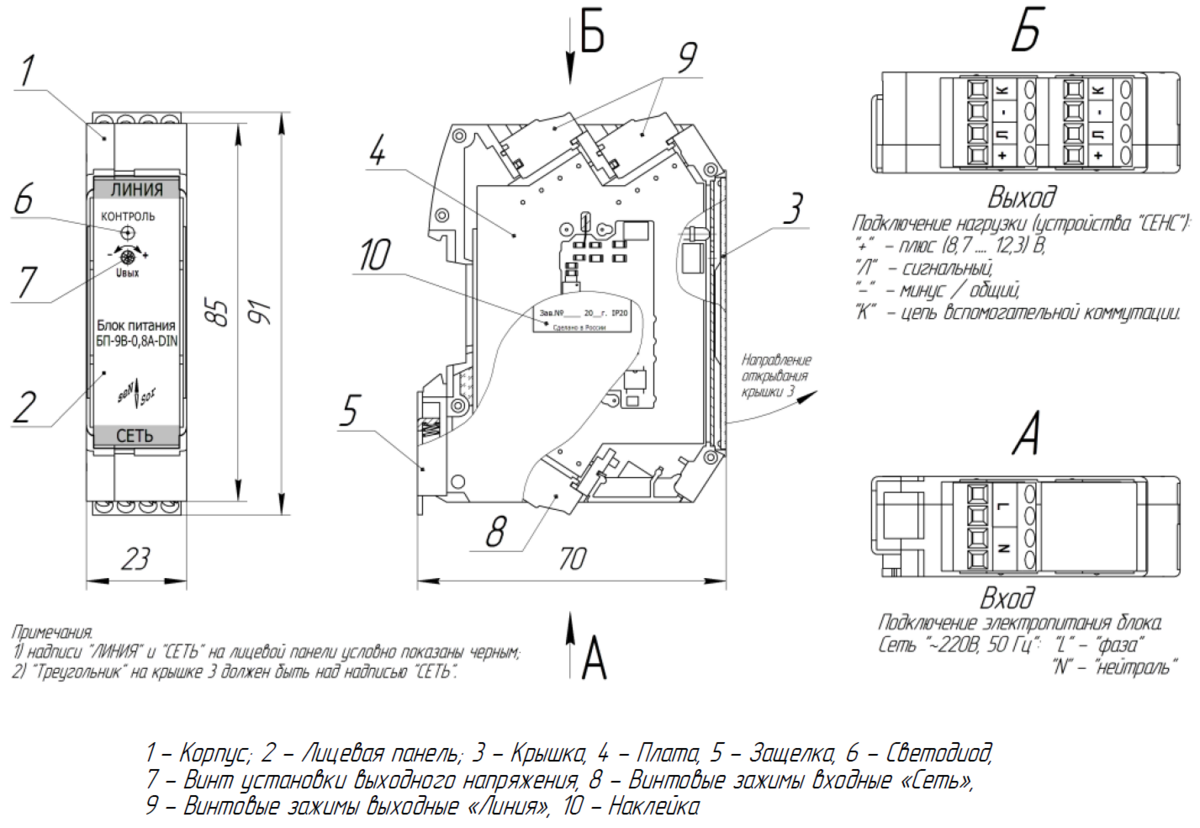

Изготавливается в пластиковом корпусе, внутри которого размещена плата с элементами схемы. На задней поверхности корпуса расположена металлическая подпружиненная защёлка для крепления на DIN-рейку.

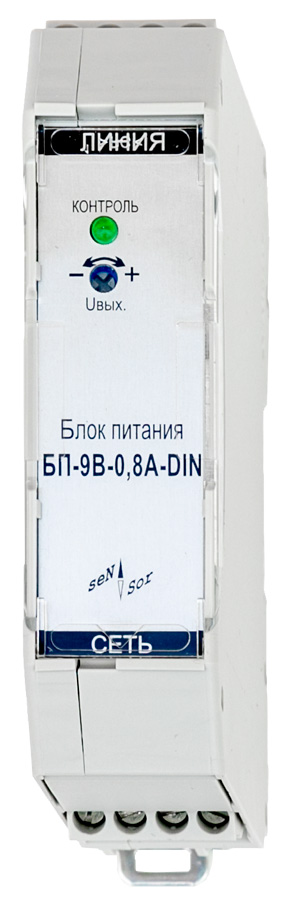

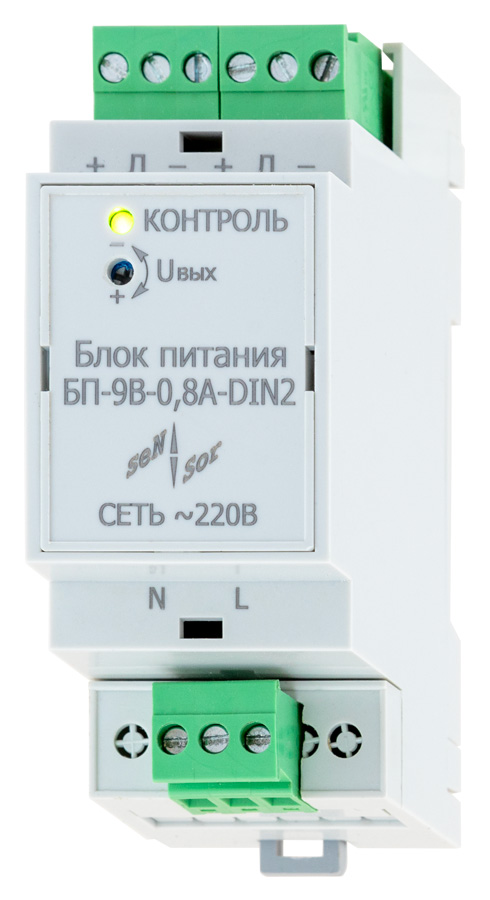

На лицевой панели расположен светодиод «КОНТРОЛЬ» для индикации режима работы БП (светится зелёным цветом при нормальной работе; не светится при неисправности, отсутствии напряжения в питающей сети или срабатывании тепловой защиты; погашен или мигает - при срабатывании защиты по превышению выходного тока) и винт установки выходного напряжения «Uвых.» с указанием направления вращения для увеличения («+») и уменьшения («-») выходного напряжения.
Для подключения используются две группы винтовых зажимов, расположенных на верхней и нижней гранях корпуса. Зажимы с одинаковой маркировкой соединены и составляют одну цепь.
На нижней грани расположены входные клеммы для подключения к сети электропитания (два зажима «L» и два зажима «N», что позволяет объединять несколько блоков питания для подключения в сеть одним сетевым кабелем).
На верхней грани расположены выходные зажимы группы «ЛИНИЯ» для подключения нагрузки – приборов и устройств «СЕНС»: «+», «Л», «-» и «К». Зажимы «К» - не соединены ни с какими другими цепями и могут использоваться для вспомогательных целей коммутации.
Работоспособность блока питания восстанавливается без отключения сетевого электропитания после устранения перегрузки или короткого замыкания его выхода. При срабатывании тепловой защиты возобновление работы происходит после остывания элементов схемы, на что требуется несколько минут.
