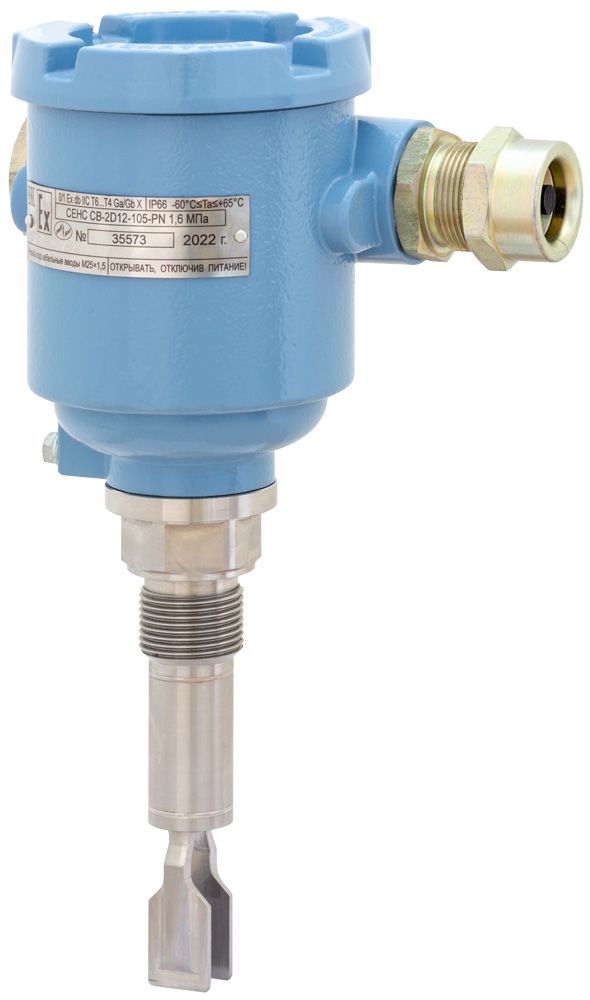

Сигнализатор уровня вибрационный СЕНС СВ с «сухими» контактами
Применение
Предназначен для контроля уровня жидких и сыпучих сред, в том числе взрывоопасных, находящихся в резервуарах и ёмкостях, и сигнализации при его достижении.
Применяется на объектах нефтедобывающей, нефтяной, нефтегазовой, химической, автомобильной, водной, коммунально-хозяйственной, фармацевтической, пищевой и других отраслей промышленности в системах сигнализации, автоматического контроля, регулирования и управления.
Особенности
- простое применение, ввод в эксплуатацию и обслуживание
- контролируемые среды: жидкости, пыль, сыпучие материалы
- пена на поверхности, твердые частицы размером до 5 мм не препятствуют работе сигнализатора
- антивандальный корпус из алюминиевого сплава или коррозионностойкой стали
- взрывобезопасное исполнение
- большой выбор устройств крепления защитных оболочек кабеля (металлорукавов, бронекабелей, труб)
Описание

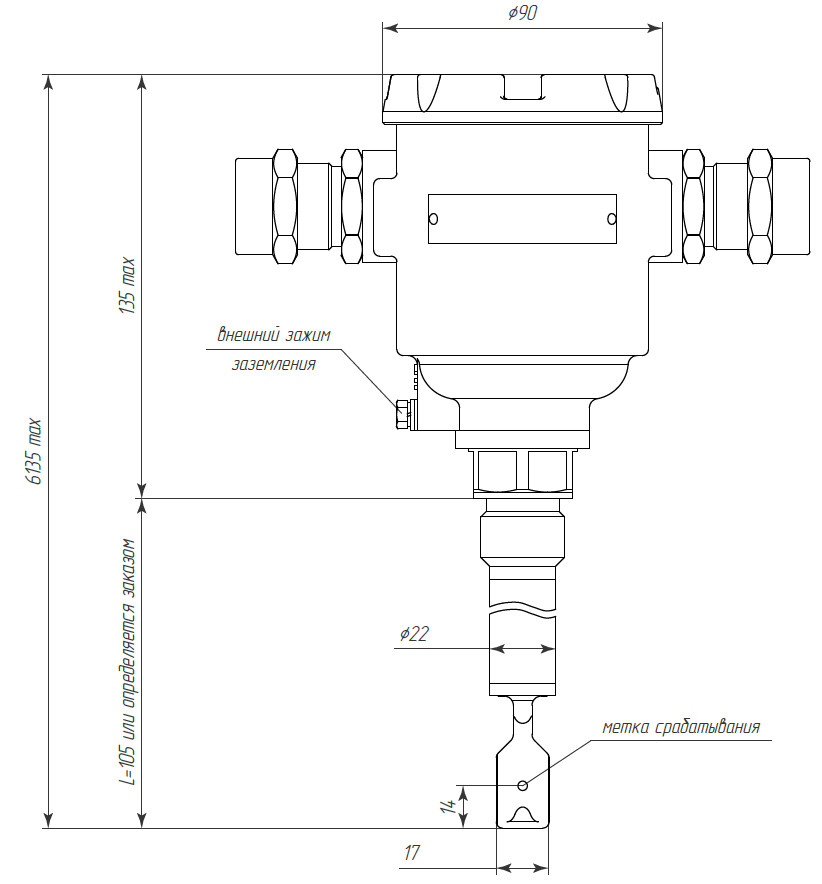

Корпус изготавливается из алюминиевого сплава АК7ч (АЛ9) с окисным фторидным электропроводным покрытием, окрашивается порошковой краской, или из коррозионностойких сталей. Имеет внешний и внутренний зажимы заземления, два кабельных ввода. По заказу комплектуется устройствами крепления защитной оболочки кабеля различных типов. Крепление к резервуару изготавливается в соответствии с пожеланиями заказчика.
Внутри корпуса размещён электронный блок, плата с клеммами для подключения, доступ к котороым осуществляется через съёмную крышку.
Зонд представляет собой стальной трубчатый корпус с чувствительным элементом, в котором закреплён пьезопривод, жёстко соединённый с мембраной, имеющей лопатки, образующие чувствительный элемент в виде камертона. Электронный блок генерирует резонансную частоту камертона. При погружении в контролируемую среду резонансная частота камертона изменяется. Электронный блок преобразует изменение частоты в токовый выходной сигнал и управляет реле. Состояние сигнализатора индицируют светодиоды. Индикация используется при контроле состояния сигнализатора, а также при перенастройке на жидкости другой плотности.
