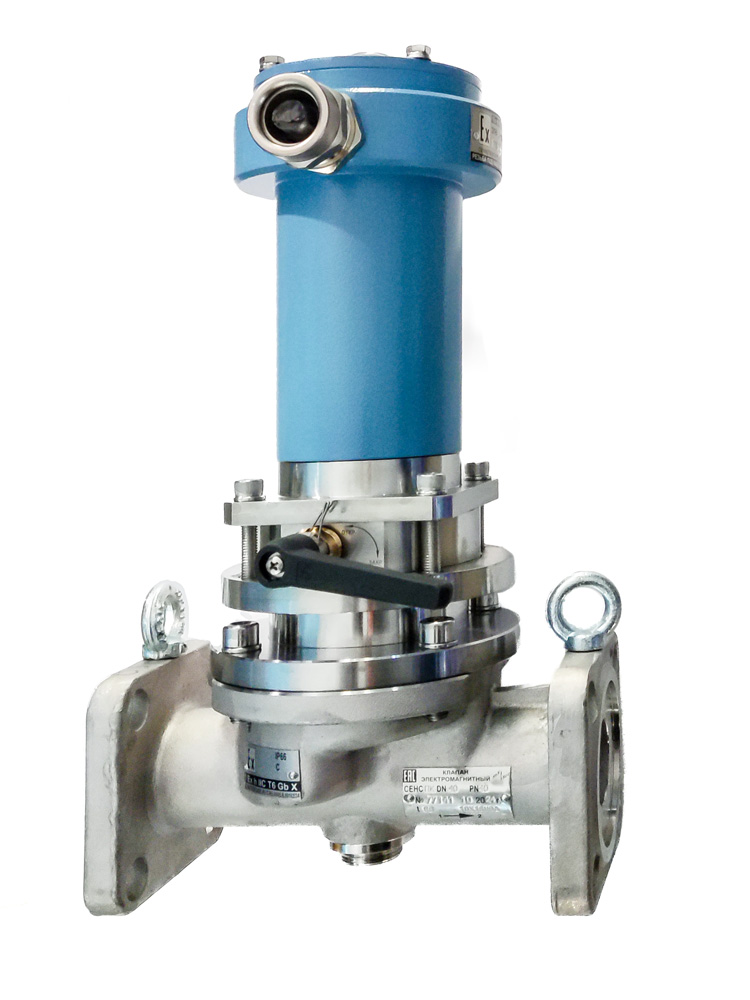

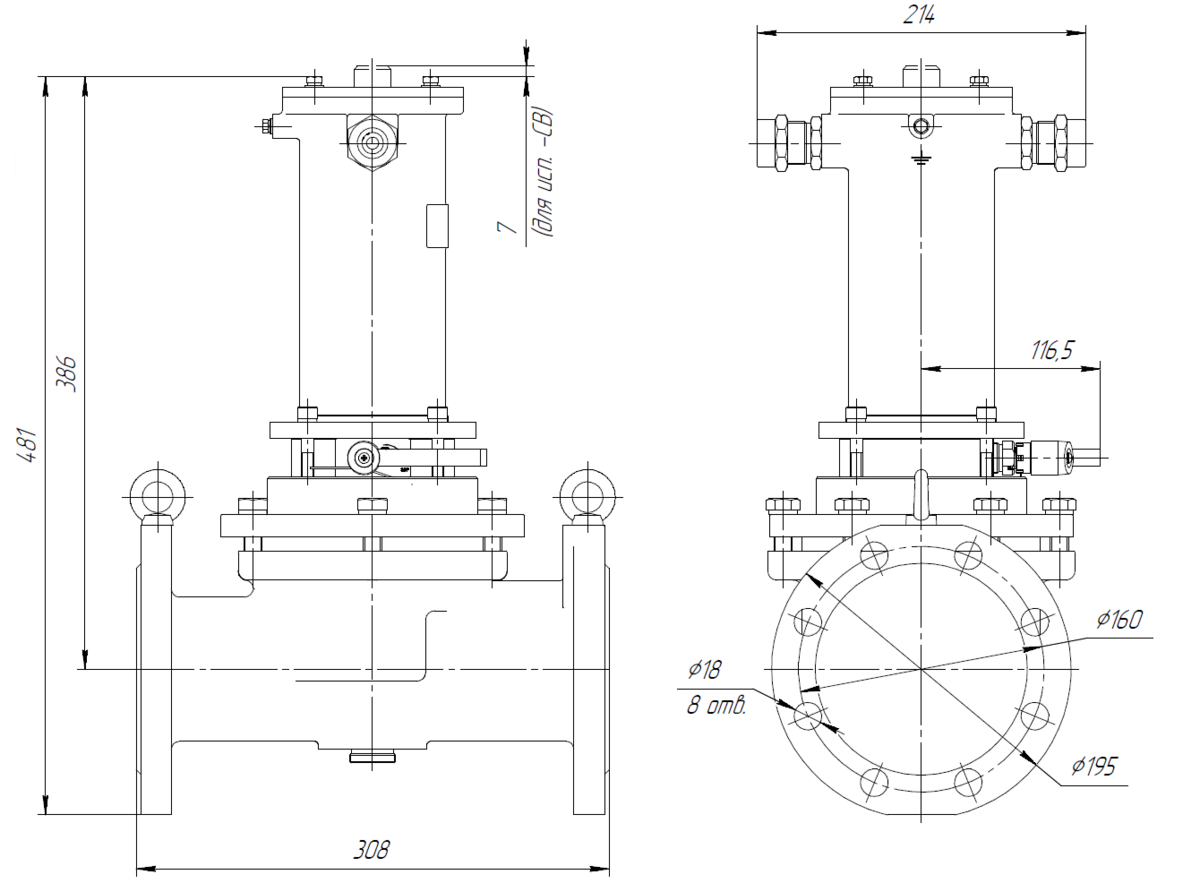

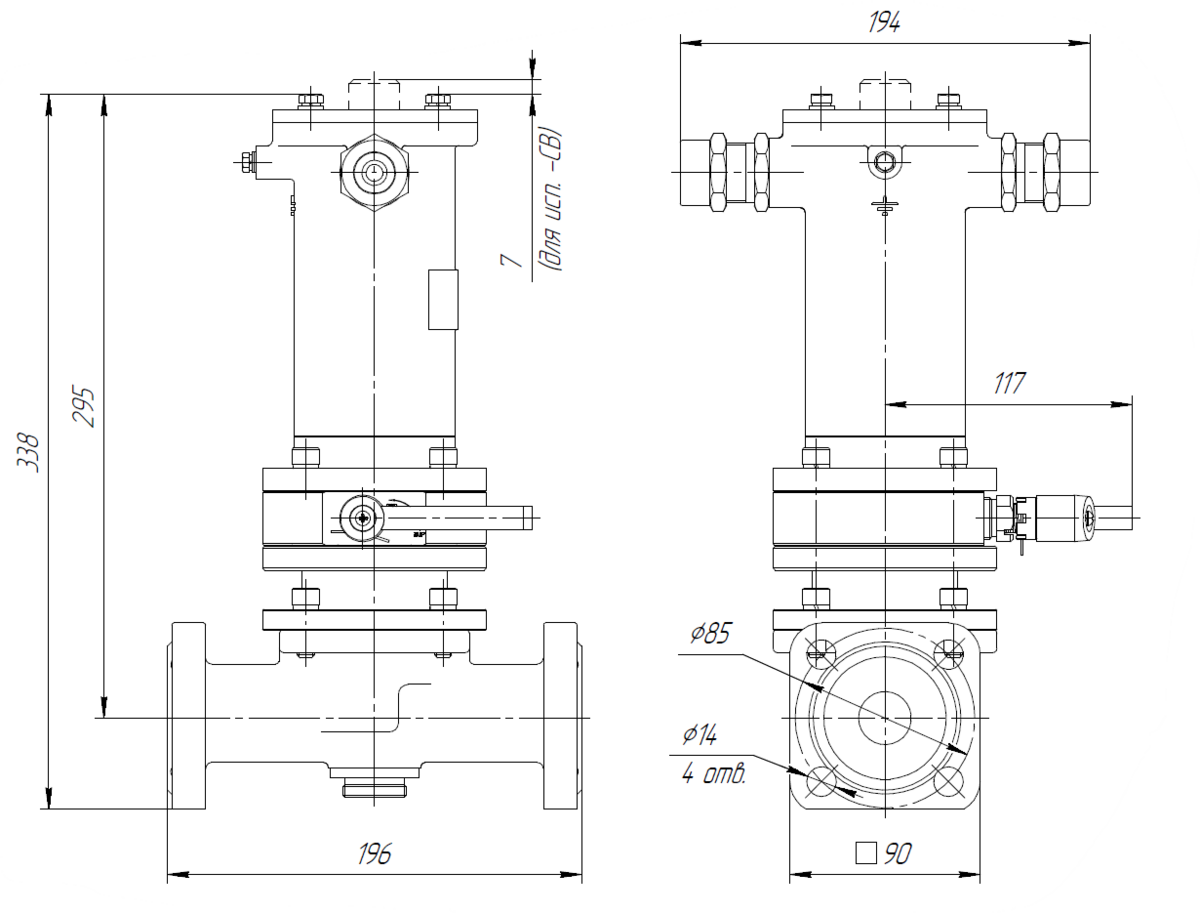

Клапаны СЕНС-ПК DN(15 .. 100)PN(16 .. 40)
Применение
Предназначены для работы в качестве запорного устройства с дистанционным электрическим и местным ручным управлением потоками жидких и газообразных сред в трубопроводах.
Применяются на нефтебазах и нефтеперерабатывающих заводах для выполнения требований по безопасности, обеспечивают быстрое аварийное перекрытие трубопроводов в стационарных технологических системах с нефтью и светлыми нефтепродуктами. Используются в узлах учёта, системах слива / налива ж/д и автоцистерн, а также в печах подогрева нефти для отсечки газа, подаваемого на горелки.
Преимущественное применение: сырая и товарная нефть; светлые нефтепродукты; природный газ; азот; углекислый газ; инертные газы; топливный газ; попутный нефтяной газ с содержанием сероводорода не более 6%; кислород (исп. -О2); водород; метанол; горячая вода; насыщенный пар; и т. п.
Особенности
- исполнение для эксплуатации при температуре окружающей среды от -60 °C
- датчик конечных положений затвора
- исполнение для температур рабочей среды до 195 °С
- устройство обратной герметичности
- местная светодиодная индикация
Дополнительный датчик конечных положений затвора СЕНС-ДКП
Предназначен для определения крайних положений («открыт» / «закрыт») затвора электромагнитного клапана без подачи напряжения питания на его привод.
Размещается во взрывозащищённом корпусе с присоединительным штуцером, внутри которого находятся винтовые клеммные зажимы для подключения. Через корпус датчика проходит шток, связывающий подвижный сердечник соленоида электромагнитного привода и затвор клапана.
Схема управления датчика построена на микроконтроллере, который определяет положение штока, жёстко связанного с подвижным затвором клапана, и выдаёт сигналы на два твердотельных реле с одним общим контактом. В положениях затвора клапана «открыт» или «закрыт» – замкнуты общий контакт и контакт реле, соответствующего текущему положению. Схема датчика положений показана на рисунке.
Клапан закрыт: «К1» и «Общий» замкнуты, «К2» и «Общий» разомкнуты.
Клапан открыт: «К1» и «Общий» разомкнуты, «К2» и «Общий» замкнуты.
Цепи питания и сигнализации датчика положений гальванически развязаны.
Технические характеристики датчика конечных положений затвора СЕНС-ДКП
| Параметры электропитания | напряжение питания, В | от 10 до 36 | |
|---|---|---|---|
| потребляемая мощность, Вт, не более | 0,5 | ||
| Количество и тип сигнальных цепей | 2, твердотельное реле | ||
| Коммутационные параметры реле | тип выхода | сухой контакт | |
| коммутируемое напряжение (AC/DC), В, не более | 60 | ||
| коммутируемый постоянный ток (эффективное значение переменного тока), мА, не более | 100 | ||
| максимальное сопротивление замкнутых контактов, Ом | 2 | ||
| максимальный ток утечки на разомкнутых контактах при напряжении 60 В, мкА | 4 | ||
| Параметры кабеля для подключения | сечение проводников, мм² | от 0,15 до 1,5 | |
| диаметр кабеля по изоляции, мм | от 5 до 12 | ||
| Температура окружающей среды, ℃ | от -50 до +60 | ||
| Маркировка взрывозащиты | 1Ex d IIC T4 Gb Х | ||
