Блок питания БП-9В-0,7А-DC24
Применение
Предназначен для питания устройств, входящих в систему измерительную «СЕНС», стабилизированным напряжением от источника постоянного тока с напряжением от 11 до 30 В.
Примечание – Запрещается подавать на вход напряжение более 30 В.
По принципу действия является импульсным и имеет входной фильтр радиопомех. Выходное напряжение стабилизировано. Защищён от перенапряжений, импульсных помех, перегрузки, короткого замыкания на выходе и перегрева. Входная цепь «+» имеет плавкий предохранитель с номинальным током 1 А.
Примечание – Гальваническая развязка между входом и выходом отсутствует, поэтому блок следует подключать к источникам питания (AC / DC преобразователям), имеющим гарантированную гальваническую развязку от сети ~220 / ~380 В.
Особенности
- защита от перегрузки и короткого замыкания на выходе
- защита от перегрева
Описание

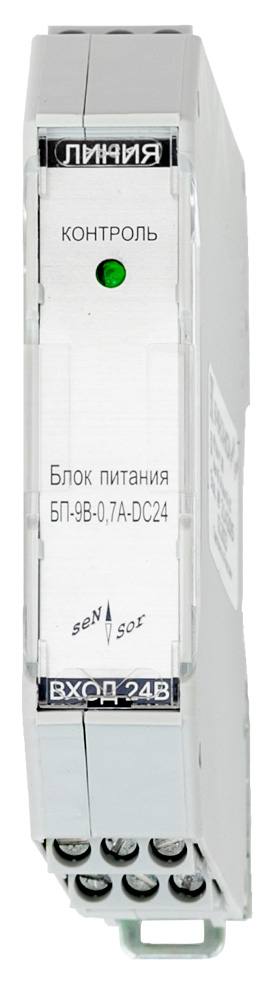

Изготавливается в пластиковом корпусе для установки на DIN-рейку типоразмера TH35-7,5 или TH35-15 по ГОСТ Р МЭК 60715-2003. На лицевой панели расположен светодиод «КОНТРОЛЬ» для индикации режима работы: светится зелёным цветом при нормальной работе; не светится при неисправности или отсутствия входного напряжения.

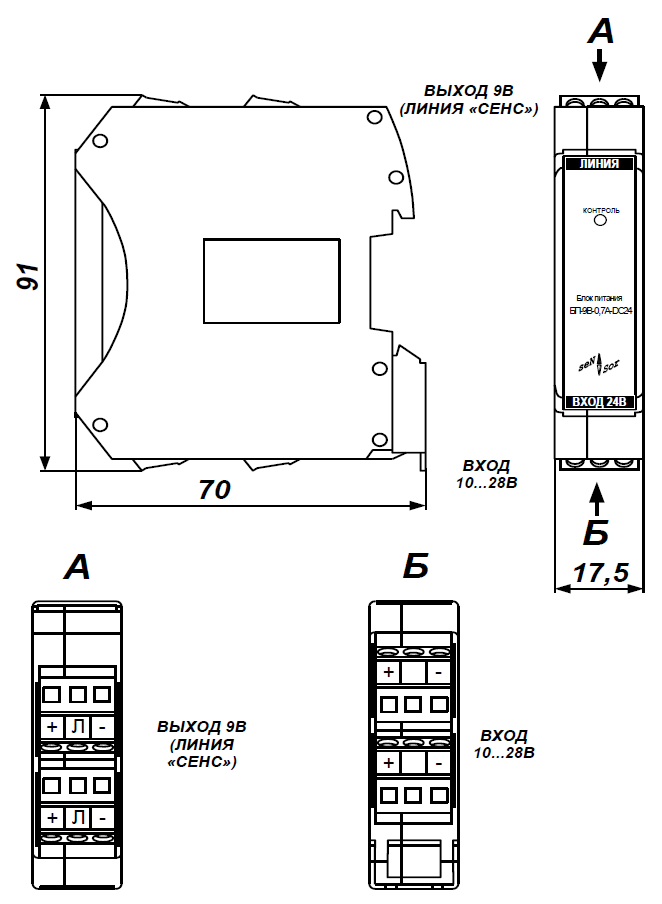

Для подключения используются две группы клеммных соединителей (под винт), расположенные на верхней и нижней гранях корпуса. На нижней грани расположены четыре клеммы для подключения к питанию (клеммы «ВХОД 24В» – «+», «–»). На верхней грани расположены выходные клеммы для подключения нагрузки – приборов и устройств «СЕНС» (клеммы «ЛИНИЯ» – «+», «Л», «-»). Клеммы, имеющие одинаковую маркировку, составляют одну цепь.
